CME-A 3-3 AQQE Grundfos, горизонтальный многоступенчатый центробежный насос Грундфос

Горизонтальный многоступенчатый насос CM Grundfos (центробежный, модульный) был разработан в качестве компактного и модульного решения, позволяющего задавать различную конфигурацию. Насос в основном состоит из ряда взаимозаменяемых модулей, при этом все из них были спроектированы для бесперебойной совместной работы, независимо от назначения. Насосы CM оснащены электродвигателями без преобразователя частоты, тогда как электродвигатель насосов CME имеет встроенный преобразователь частоты.

Насосы CM и CME в основном используются в качестве встроенных насосов в продукции ОЕМ (изготовители комплексного оборудования) и в бытовых нагнетательных системах. Они являются компактными, бесшумными, надёжными и универсальными, что делает их оптимальным решением для установки и взаимодействия с другими элементами крупной системы. Они могут быть установлены в составе систем или использоваться в качестве отдельных насосов.

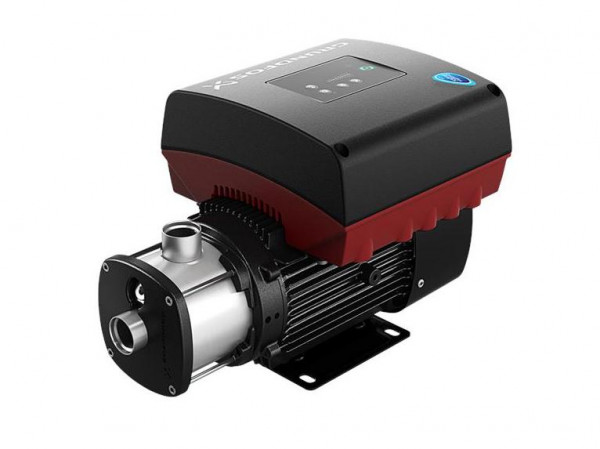

Горизонтальный многоступенчатый центробежный насос CME-A 3-3 AQQE Grundfos с односторонним всасыванием с осевым всасывающим и радиальным выпускным патрубком. Все подвижные детали изготовлены из нержавеющей стали. Установлен электродвигатель Grundfos MGE. Двигатель имеет встроенный преобразователь частоты.

Управление частотой вращения позволяет производить плавную регулировку частоты вращения электродвигателя, что, в свою очередь, позволяет настраивать насос на работу в любой рабочей точке. Основная цель плавного регулирования частоты вращения электродвигателя - корректировать рабочую характеристику в соответствии с определёнными условиями. К встроенному преобразователю частоты насосов CME может быть подключен датчик давления.

Выбор насосов CME

Выбирайте насос CME, если необходимо выполнить следующие требования:

• регулирование работы при меняющейся нагрузке;
• поддержание постоянного давления;
• обмен данными с насосом.

Подстройка производительности насосов при помощи частотного регулирования дает следующие преимущества

• энергосбережение;
• удобство эксплуатации;
• регулирование и контроль над рабочим процессом и производительностью насоса.

Насосы CM и CME в стандартном исполнении, мощностью 1,1 кВт и ниже, оборудованы однофазными электродвигателями. Насосы CM и CME мощностью от 1,1 кВт до 7,5 кВт поставляются с трехфазным электродвигателем. Для насосов CME не требуется внешняя защита электродвигателя. Электродвигатели MGE имеют встроенную теплозащиту от постоянной перегрузки и заклинивания. Плавный пускатель используется только с трехфазными электродвигателями.

Горизонтальные насосы CME-A 3-3 AQQE Grundfos со встроенным частотным преобразователем оснащены уплотнением Grundfos кольцевого типа с фиксированной оправкой, которое подходит для самых распространённых областей применения .

При выборе уплотнения вала необходимо принимать во внимание три следующих ключевых фактора:

• тип перекачиваемой жидкости;
• температуру перекачиваемой жидкости;
• максимальное давление.

Уплотнение вала AQQE. Первичное уплотнение: Материал подвижного кольцевого уплотнения: Карбид кремния (SiC). Материал неподвижного уплотнения: Карбид кремния (SiC). Данная пара материалов широко используется там, где требуется повышенная коррозионная стойкость. Высокая твердость данной пары материалов обеспечивает хорошее сопротивление к абразивным частицам.

Материал вторичного уплотнения: EPDM (этиленпропиленовый каучук) EPDM обладает прекрасной сопротивляемостью горячей воде. EPDM не пригоден для минеральных масел.

Уплотнение вала AQQV. Первичное уплотнение: Материал подвижного кольцевого уплотнения: Карбид кремния (SiC). Материал неподвижного уплотнения: Карбид кремния (SiC). Данная пара материалов широко используется там, где требуется повышенная коррозионная стойкость. Высокая твердость данной пары материалов обеспечивает хорошее сопротивление к абразивным частицам.

Материал вторичного уплотнения: FKM (фторуглеродный каучук) FKM обладает прекрасной стойкостью к маслам и химическим веществам. При температуре свыше 90 °C, FKM следует использовать только в безводной среде.

Насосы CME Grundfos имеют следующие особенности и преимущества:

• Компактная конструкция. Насос и электродвигатель вместе образуют компактную и удобную для пользователя конструкцию. Насос помещен в низкопрофильную плиту-основание, поэтому он идеально подходит для установки в системах, где требуется компактность.
• Модульная конструкция/специальное исполнение. Модульная конструкция насосов CM позволяет без труда создавать различные модификации на основе стандартных заводских узлов и деталей. Это означает возможность создавать исполнения насосов, специально приспособленные для конкретных применений.
• Насосы с оптимальными энергетическими характеристиками.
• Высокая надежность. Новейшая конструкция уплотнения вала и современные материалы дают следующие преимущества: высокая износоустойчивость и большой эксплуатационный ресурс; повышенная устойчивость при заедании и "сухом" ходе. Данные насосы менее чувствительны к посторонним включениям в перекачиваемой среде в отличие от подобных насосов с герметизированным ротором.
• Простая процедура монтажа и ввода в эксплуатацию.
• Удобство технического обслуживания
• Широкий диапазон производительности
• Низкий уровень шума. Насосы CM и CME отличаются очень тихой работой .
• Проточная часть с улучшенными характеристиками
• Чугунные детали с гальваническим покрытием
• Исполнения в соответствии с требованиями заказчика

Область применения

Насосы CME предназначены для различных областей применения - от небольших установок в частных домах до крупных промышленных систем. В связи с этим насосы пригодны для применения в различных насосных системах с особыми требованиями к рабочим характеристикам и к материалам изготовления насосов. Ниже перечислены наиболее распространенные применения данных насосов:

• моечные системы и системы очистки;
• системы водоподготовки;
• регулирование температуры;
• установки повышения давления.

Насосы CME могут применяться в моечных системах и системах очистки, где вода обычно содержит мыло или другие моющие средства.  Примеры применения в моечных системах и системах очистки:

• обезжиривание и мойка производственного оборудования в таких областях промышленности, как пищевая промышленность и производство напитков;
• промышленные стиральные машины;
• автомоечные установки;
• мобильные моечные установки;
• станции безразборной мойки CIP (Cleaning In Place).

В процессе водоподготовки насосы CME могут использоваться как питающие насосы, либо как насосы повышения давления. Примеры применения в системах водоподготовки:

• системы нано-, микро- и ультра-фильтрации;
• cистемы умягчения, ионизации и деминерализации воды;
• системы опреснения;
• системы дистилляции;
• сепараторы;
• плавательные бассейны.

При регулировании температуры насосы CME  могут использоваться для перекачивания жидкости по замкнутой системе, в которую входит нагревающий или охлаждающий элемент, воздействующий на технологический процесс посредством температуры. Кроме того, регулирование температуры используется для охлаждения оборудования или продуктов питания и напитков в пищевой промышленности. Для примера, насосы CME могут использоваться в следующих системах регулирования температуры:

• охлаждение систем компьютерной обработки данных;
• охлаждение лазерного оборудования;
• медицинское оборудование;
• промышленные системы охлаждения;
• нагревание и охлаждение в промышленных технологических процессах;
• увлажнение и кондиционирование.

В системах повышения давления перекачиваемая жидкость должна подаваться с заданным давлением. Основная задача насосов в системах повышения давления - обеспечение максимальной надёжности и удобства для пользователя. Таким образом, насосы CME идеально подходят для данной области применения. Примеры применения в системах повышения давления:

• повышение давления и перекачивание питьевой воды;
• системы технологического водоснабжения.
