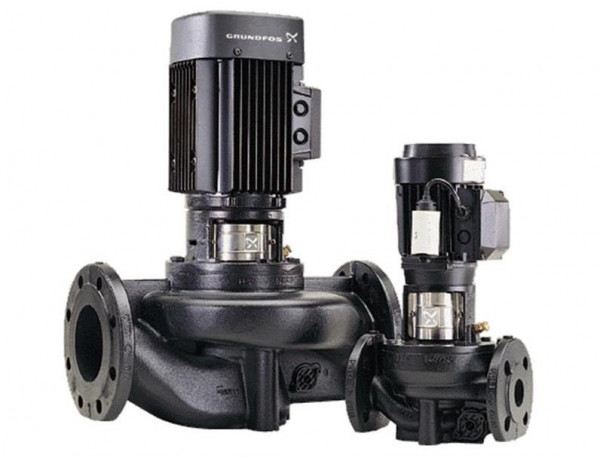

TP 350-360/4 BQQE Grundfos, центробежный насос «ин-лайн» Грундфос

Модельный ряд насосов TP разделяется на три следующие группы в соответствии с конструкцией: TP Серия 100, 200 и 300.

Насосы Grundfos TP 350-360/4 BQQE являются одноступенчатыми, с глухим соединением, насосами с встроенными всасывающими и выпускными патрубками одинакового размера. Насосы оснащены асинхронными двигателями с вентилятором охлаждения. Валы двигателя и насоса соединены жесткой разъемной муфтой.

Центробежные насосы серии TP 100 с муфтовым соединением являются одинарными (TP). Насосы серии TP 200 и 300 могут быть одинарными (TP) и сдвоенными (TPD).

Насосы TP 350-360/4 BQQE Grundfos собраны по схеме демонтажа через верх (top-pull-out), т.е. силовую головку (двигатель, головная часть насоса и рабочее колесо) можно снять для обслуживания или ремонта без снятия корпуса насоса из трубопровода. Сдвоенные насосы оснащены двумя параллельными головными частями. Обратный клапан в общем напорном патрубке открывается напором перекачиваемой жидкости и предотвращает обратный поток жидкости в резервную головную часть. Поскольку радиальные и продольные усилия поглощаются неподвижными подшипниками со стороны привода двигателя, установка подшипника в насосе не требуется. Насосы оснащаются высокоэффективными двигателями. Насосы с бронзовым корпусом предназначены для циркуляции воды в системах горячего водоснабжения. Насосы TP серии 300 с бронзовым рабочим колесом пригодны для перекачивания морской воды.

Насосы снабжены несбалансированным или сбалансированным механическим уплотнением вала.

Уплотнение вала BQBE - это резиновое сильфонное уплотнение Grundfos с контактными поверхностями из карбида кремния / графита и вторичными уплотнениями из EPDM.

Уплотнение вала BAQE - это резиновое сильфонное уплотнение с контактными поверхностями из графита / карбида кремния и вторичными уплотнениями из EPDM.

Уплотнение вала BQQE - это резиновое сильфонное уплотнение Grundfos с контактными поверхностями из карбида кремния / карбида кремния и вторичными уплотнениями из EPDM.

Уплотнение вала DAQF - это сбалансированное кольцевое уплотнение с уменьшенными контактными поверхностями из карбида вольфрама/карбида кремния и вторичными уплотнениями из FXM.

Уплотнение вала DQQE - это сбалансированное кольцевое уплотнение с уменьшенными контактными поверхностями из карбида кремния/карбида кремния и вторичными уплотнениями из EPDM.

Уплотнение вала DBUE - это сбалансированное кольцевое уплотнение с уменьшенными контактными поверхностями из углерода/ карбида вольфрама и вторичными уплотнениями из EPDM.

Центробежные насосы TP 350-360/4 BQQE Grundfos спроектированы для циркуляции горячей или холодной воды в бытовых, ведомственных и промышленных областях применения в системах, таких как:

• системы отопления;
• районные котельные;
• системы центрального отопления многоквартирных домов;
• системы кондиционирования воздуха;
• системы охлаждения.

Кроме того, данная серия насосов используется для перекачивания жидкости и подачи воды, например, в следующих системах:

• моющие системы;
• бытовые системы горячего водоснабжения;
• общие промышленные системы.

Насосы TP перекачивают чистые, неагрессивные, взрывобезопасные жидкости, не содержащие твёрдых включений или волокон, которые могут оказывать механическое или химическое воздействие на насос.

Примеры:

• вода для систем центрального отопления (качество воды должно соответствовать требованиям принятых стандартов для воды в системах отопления);
• охлаждающие жидкости;
• бытовые системы горячего водоснабжения;
• промышленные жидкости;
• умягчённая вода.

Если в перекачиваемую жидкость добавлен гликоль или другой антифриз, насос должен быть снабжен уплотнением типа BQQE или DQQE.

Насосы с двигателями мощностью до 11 кВт могут быть установлены на горизонтальный или вертикальный трубопровод. Насосы с двигателями мощностью менее 11 кВт можно монтировать непосредственно на трубопроводе при условии, что трубопровод может выдержать его массу. В противном случае установите насос на монтажном кронштейне или опорной плите. Насосы TP с двигателями мощностью 11 кВт и выше можно устанавливать только в горизонтальные трубопроводы с двигателями в вертикальном положении. Всегда устанавливайте насос на ровном и прочном фундаменте.

Особенности и преимущества

• Оптимизированная проточная часть, обеспечивающая высокую эффективность.
• Сниженное энергопотребление.
• Энергоэффективные двигатели.
• Энергоэффективные двигатели обеспечивают меньшее энергопотребление.
• Двухполюсные и четырёхполюсные насосы TP мощностью от 0.12 кВт до 630 кВт имеют двигатели энергоэффективности класса IE2/IE3.
• Конструкция с выдвижной верхней частью.
• Простота демонтажа с целью обслуживания.
• Многорядная конструкция.
• В отличие от насосов с односторонним всасыванием многорядные насосы допускают использование прямых трубопроводов, что зачастую приводит к сокращению расходов на установку и объёма занимаемого пространства.
• Рабочее колесо имеет гидравлическую и механическую балансировку с целью увеличения срока службы подшипников двигателя и торцевых уплотнений.
• Корпус и верхняя часть насоса/фонарь имеют гальваническое покрытие, повышающее коррозионную устойчивость.
• Сниженное энергопотребление.
