NBE 32-160/172 BAQE Grundfos, консольно-моноблочный насос Грундфос

Консольно-моноблочные центробежные насосы NBE 32-160/172 Grundfos нормального всасывания со встроенным частотным преобразователем используются в водоснабжении, промышленном повышении давления, промышленной транспортировке жидкостей, системе HVAC (отопления, вентиляции и кондиционирования воздуха) и орошении.

Насосы NBE сконструированы таким образом, что рабочее колесо и электродвигатель демонтируются единым блоком без демонтажа корпуса или трубной обвязки. Поэтому даже самые большие насосы могут обслуживаться с помощью крана одним человеком.

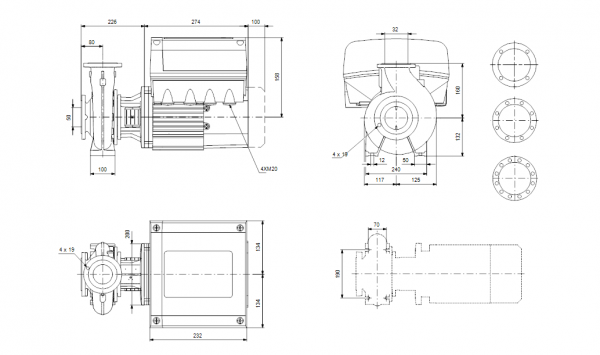

Корпус насоса имеет осевой всасывающий и радиальный напорный патрубки. Размеры фланцев соответствуют EN 1092–2. Для выходного патрубка от DN 200 и более отвод тангенциальный. В корпусе предусмотрены как заливочное, так и сливное отверстия, закрытые резьбовыми пробками. Корпус и рабочее колесо сделаны из серого чугуна EN-GJL-250, щелевое уплотнение из бронзы. Все чугунные элементы конструкции насоса покрыты защитным коррозионностойким покрытием, нанесённым методом катафореза.

Электродвигатели насосов NBE имеют встроенный преобразователь частоты и необходимое программное обеспечение, позволяющее регулировать скорость вращения вала электродвигателя. Система электронного управления постоянно регулирует скорость вращения вала электродвигателя, подстраивая рабочие характеристики под заданные требования. При установке датчика можно задавать рабочие параметры насосов NBE, а также режим регулирования по:

• постоянному давлению;
• температурному регулированию;
• постоянному расходу.

Насосы NBE с двухполюсными электродвигателями мощностью до 11 кВт и четырехполюсными электродвигателями до 7,5 кВт оснащаются двигателями с постоянными магнитами с энергоэффективностью класса IE5 согласно требованиям IEC 60034-30-2.

Консольно-моноблочные насосы NBE 32-160/172 Grundfos автоматически поддерживают заданный параметр, работая при этом с максимально возможным КПД. Тем самым поддерживается минимальное потребление энергии. В соответствии с конкретной областью применения, насосы NBE обеспечивают энергосбережение, удобство эксплуатации и оптимизацию технологических процессов.

Насос с электронной регулировкой частоты вращения обеспечивает:

• энергосбережение;
• удобство эксплуатации;
• возможность изменения рабочих характеристик и контроль производительности;
• обмен данными с насосом.

Насосы NBE доступны в следующих исполнениях: A, B, C.

• Исполнение А — корпус насоса на опорах.
• Исполнение В — электродвигатель на опорах.
• Исполнение С — корпус насоса и электродвигатель на опорах.

Консольно-моноблочные насосы NBE 32-160/172 Grundfos снабжены несбалансированным механическим уплотнением вала.

Уплотнение вала BAQE — это резиновое сильфонное уплотнение с контактными поверхностями из графита / карбида кремния и вторичными уплотнениями из EPDM.

Уплотнение вала BQQE — это резиновое сильфонное уплотнение Grundfos с контактными поверхностями из карбида кремния / карбида кремния и вторичными уплотнениями из EPDM.

Особенности и преимущества Grundfos NBE

• Оптимизированная гидросистема в корпусе и рабочем колесе = свободный ток жидкости.
• Уплотнительное кольцо между корпусом насоса и крышкой = отсутствие риска протечек.
• Корпус, рабочее колесо и компенсационное кольцо = улучшенная коррозионная устойчивость, отсутствие заедающих частей.
• Гальваническое покрытие, увеличивающее коррозионную устойчивость.
• Доступны варианты с двигателями IE2 и IE3.
• Доступны различные варианты торцевого уплотнения и материалов.
• PN 10,16 и 25 бар.
• Температура перекачиваемой жидкости до 140 °C.

Основное применение

1. ТЭЦ.
2. Системы отопления многоквартирных домов.
3. Системы кондиционирования воздуха.
4. Холодильные установки.
5. Прочие промышленные системы.
