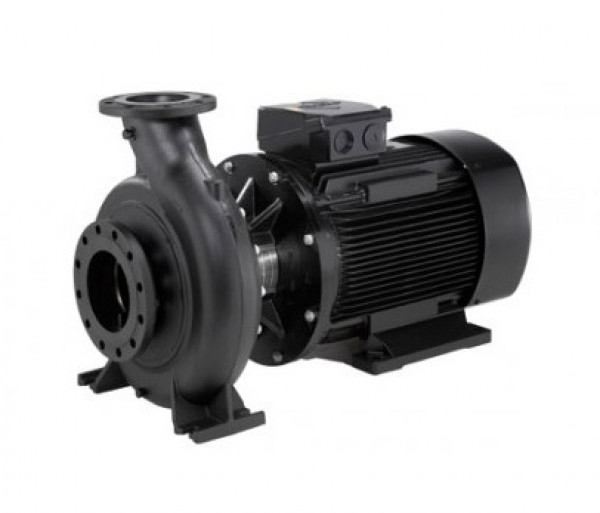

Консольно-моноблочные насосы Grundfos NB 40-160/151 являются стандартными центробежными одноступенчатыми несамовсасывающими насосами с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Консольно-моноблочные насосы Grundfos NB используются в водоснабжении, промышленном повышении давления, промышленной транспортировке жидкостей, системе HVAC (отопления, вентиляции и кондиционирования воздуха) и орошении.
Насосы NB сконструированы таким образом, что рабочее колесо и электродвигатель демонтируются единым блоком без демонтажа корпуса или трубной обвязки. Поэтому даже самые большие насосы могут обслуживаться с помощью крана одним человеком.

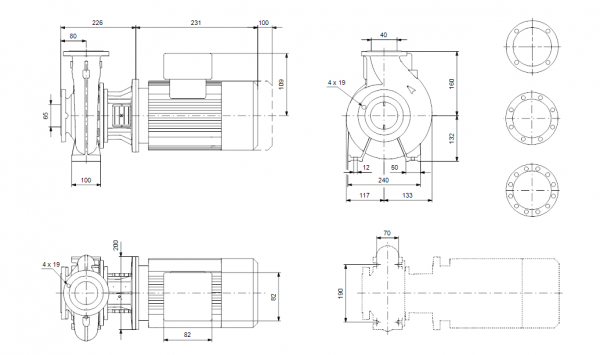

Корпус насоса имеет осевой всасывающий и радиальный напорный патрубки. Размеры фланцев соответствуют EN 1092–2. Для выходного патрубка от DN 200 и более отвод тангенциальный. В корпусе предусмотрены как заливочное, так и сливное отверстия, закрытые резьбовыми пробками. Корпус и рабочее колесо сделаны из серого чугуна EN-GJL-250, щелевое уплотнение из бронзы. Все чугунные элементы конструкции насоса покрыты защитным коррозионностойким покрытием, нанесённым методом катафореза.

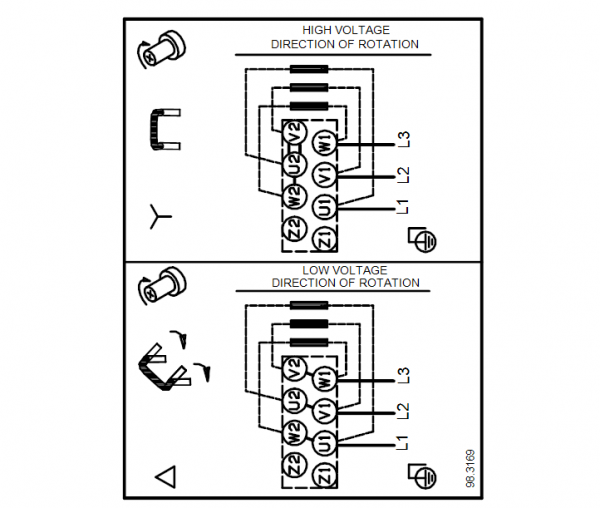

Консольно-моноблочные насосы NB оснащены стандартным полностью закрытым электродвигателем, охлаждаемым встроенным вентилятором. Размеры электродвигателя соответствуют стандартам IEC и DIN. Электродвигатели мощностью от 3 кВт и выше поставляются со встроенным терморезистором (PTC).

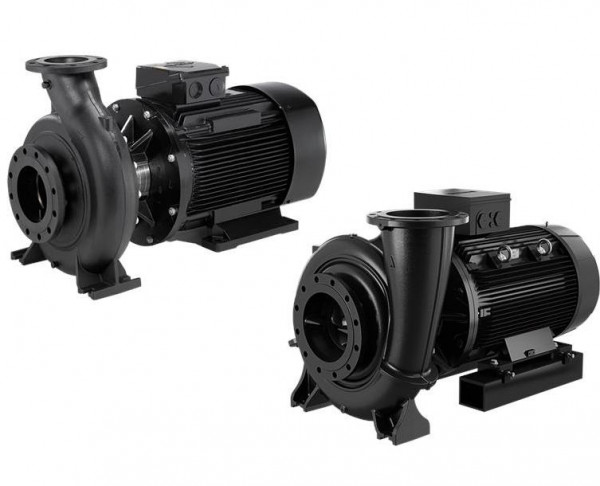

Насосы NB доступны в следующих исполнениях: A, B, C и F. Рама -основание для исполнения C заказывается отдельно. Насосы в исполнении F оснащены рамой -основанием.
- Исполнение А — корпус насоса на опорах.
- Исполнение В — электродвигатель на опорах.
- Исполнение С — корпус насоса и электродвигатель на опорах.
- Исполнение F — исполнение «С» с рамой-основанием.
Консольно-моноблочные насосы Grundfos NB 40-160/151 снабжены несбалансированным механическим уплотнением вала.
Уплотнение вала BAQE — это резиновое сильфонное уплотнение с контактными поверхностями из графита / карбида кремния и вторичными уплотнениями из EPDM.
Уплотнение вала BQQE — это резиновое сильфонное уплотнение Grundfos с контактными поверхностями из карбида кремния / карбида кремния и вторичными уплотнениями из EPDM.
Особенности и преимущества Grundfos NB
- Оптимизированная гидросистема в корпусе и рабочем колесе = свободный ток жидкости.
- Уплотнительное кольцо между корпусом насоса и крышкой = отсутствие риска протечек.
- Корпус, рабочее колесо и компенсационное кольцо = улучшенная коррозионная устойчивость, отсутствие заедающих частей.
- Гальваническое покрытие, увеличивающее коррозионную устойчивость.
- Доступны варианты с двигателями IE2 и IE3.
- Доступны различные варианты торцевого уплотнения и материалов.
- PN 10,16 и 25 бар.
- Температура перекачиваемой жидкости до 140 °C.
Основное применение
- ТЭЦ.
- Системы отопления многоквартирных домов.
- Системы кондиционирования воздуха.
- Холодильные установки.
- Прочие промышленные системы.
