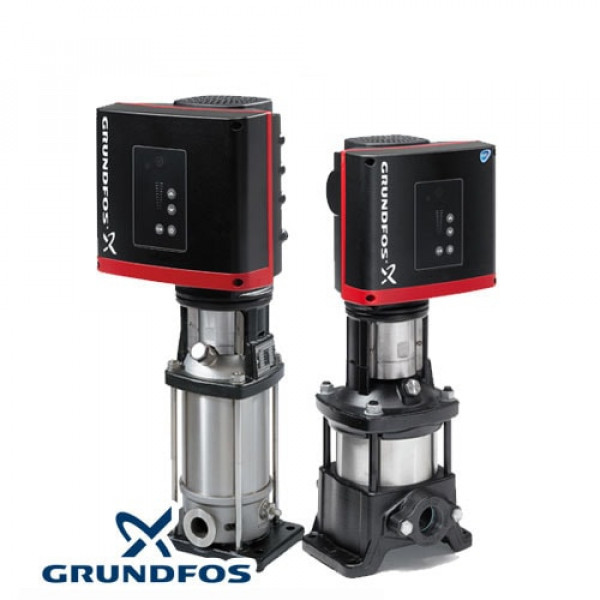

CRNE 3-4 HQQE Grundfos, вертикальный многоступенчатый центробежный насос с датчиком давления Грундфос

Насосы CRNE созданы на основе насосов CRN и принадлежат к семейству Е-насосов. Отличительной особенностью насосов CRNE являются электродвигатели Grundfos MGE со встроенным преобразователем частоты. Встроенный преобразователь частоты обеспечивает непрерывное переменное регулирование частоты вращения электродвигателя. Это означает, что насос можно запустить в любой рабочей точке. Назначение непрерывного переменного регулирования частоты вращения электродвигателя - корректировать рабочую характеристику в соответствии с определенными требованиями. Насосы CRNE также поставляются со встроенным датчиком давления, подключенным к частотному преобразователю. Материал насосов CRNE идентичен материалам, используемым для серии насосов CRN.

Насосы CRNE 3-4 HQQE Grundfos являются несамовсасывающими вертикальными многоступенчатыми центробежными насосами. Насосы поставляются с электродвигателями Grundfos MGE с регулируемой частотой вращения. Насос состоит из головной части и основания. Набор рабочих камер и цилиндрический кожух надёжно закреплены между основанием и головной частью насоса при помощи стяжных болтов. В основании имеются соосно расположенные всасывающий и напорный патрубки (конструкция типа "ин-лайн").

Электродвигатели MGE оснащены тепловой защитой от медленной перегрузки и блокировки. Для насосов CRNE внешней защиты электродвигателя не требуется.

Насосы CRNE Grundfos подходят для промышленных жидкостей и кислот. Используйте насосы CRNE в системах, где контактирующие с перекачиваемой жидкостью детали должны быть изготовлены из высококачественной нержавеющей стали.

Е-насосы рекомендуется выбирать в соответствии со следующими требованиями:

• контроль производительности, то есть параметры потребления;
• постоянное давление
• дистанционное управление насосом.

Подстройка характеристик путем частотного регулирования скорости дает следующие преимущества:

• энергосбережение
• повышенный уровень комфорта
• возможность изменения рабочих характеристик и контроль производительности.

Вертикальный многоступенчатый центробежный насос CRNE 3-4 HQQE Grundfos оборудован сбалансированным картриджным кольцевым уплотнением с жесткой системой передачи крутящего момента. Этот тип уплотнения смонтирован в картридже, что делает его замену безопасной и простой. Балансировка делает этот тип кольцевого уплотнения пригодным для применения в средах высокого давления. Конструкция картриджа защищает вал насоса от износа.

При выборе уплотнения вала необходимо принимать во внимание три следующих ключевых фактора:

• тип перекачиваемой жидкости;
• температуру перекачиваемой жидкости;
• максимальное давление.

Уплотнение вала HQQE. Первичное уплотнение: Материал подвижного кольцевого уплотнения: Карбид кремния (SiC). Материал неподвижного уплотнения: Карбид кремния (SiC) Данная пара материалов широко используется там, где требуется повышенная коррозионная стойкость. Высокая твердость данной пары материалов обеспечивает хорошее сопротивление к абразивным частицам.

Материал вторичного уплотнения: EPDM (этиленпропиленовый каучук) EPDM обладает прекрасной сопротивляемостью горячей воде. EPDM не пригоден для минеральных масел.

Уплотнение вала HQQV. Первичное уплотнение: Материал подвижного кольцевого уплотнения: Карбид кремния (SiC). Материал неподвижного уплотнения: Карбид кремния (SiC). Данная пара материалов широко используется там, где требуется повышенная коррозионная стойкость. Высокая твердость данной пары материалов обеспечивает хорошее сопротивление к абразивным частицам.

Материал вторичного уплотнения: FKM (фторуглеродный каучук) FKM обладает прекрасной стойкостью к маслам и химическим веществам. При температуре свыше 90 °C, FKM следует использовать только в безводной среде.

CRNE со встроенным датчиком давления

Насосы CRNE Grundfos со встроенным датчиком давления применяются там, где нужно контролировать давление на выходе насоса, независимо от подачи. Насосы CRNE со встроенным датчиком давления легко устанавливаются и подключаются.

Возможны два рабочих режима:

• постоянное давление (заводская настройка)
• постоянная характеристика (нерегулируемый режим).

В режиме работы с постоянным давлением насос поддерживает на выходе предварительно заданное давление независимо от подачи.

В режиме работы с постоянной характеристикой управление насосом не осуществляется. Насосу можно задать частоту вращения в соответствии с характеристикой в диапазоне от минимальной до максимальной.

CRNE без датчика

Насосы CRNE Grundfos без датчика можно использовать в тех ситуациях, когда:

• применяется внешний шкаф управления или внешнее управление из центральной системы;
• планируется подключение другого датчика для контроля расхода, перепада давления, температуры, перепада температур, уровня жидкости, значения рН и т.д. в некоторой произвольной точке системы;
• применяется нерегулируемый режим эксплуатации.

Применение

Повышение давления:

• в системах водоснабжения для технологических целей;
• в моечных установках и очистных сооружениях;
• в моечных установках высокого давления;
• в системах питания котлов и удаления конденсата.

Перекачивание:

• Станки (охлаждающе-смазочные вещества).
• Масла и спирты.
• Кислоты и щёлочи.

Водоподготовка:

• Системы ультрафильтрации.
• Системы обратного осмоса.
• Системы умягчения ионизации и обессоливания.
• Системы дистилляции.
• Сепараторы.
• Плавательные бассейны.

Для соленых или содержащих хлориды перекачиваемых жидкостей, таких, как морская вода или окислители типа гипохлорита, применяются насосы типа CRT, выполненных из титана.

Особенности и преимущества

• Надежность.
• Энергоэффективность.
• Удобство технического обслуживания.
• Компактность.
• Пригоден для слабо агрессивных жидкостей.
• Высокая коррозионная устойчивость.
• Возможность создания высокого давления посредством только одного насоса.
