Описание

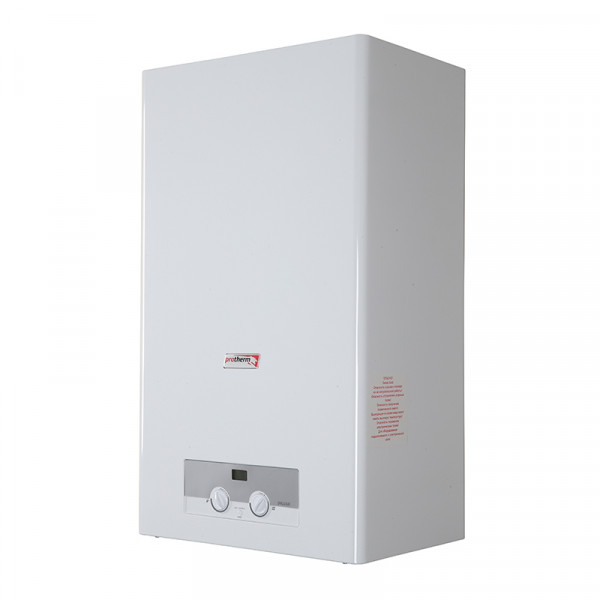

Protherm Jaguar 11 JTV— настенный газовый двухконтурный котёл предназначенный для отопления и приготовления горячей воды в стальном пластинчатом теплообменнике из нержавеющей стали. Котёл разработан немецкими инженерами для систем поквартирного отопления и водоснабжения и максимально адаптирован к эксплуатации в России, он нетребовательн к качеству воды и устойчиво работает при минимальном давлении газа.
Котёл Протерм Ягуар 24 JTV предполагает применение коаксиальной системы отходящих газов, что позволяет устанавливать его в помещениях, где нет стационарного дымохода или его устройство сильно затруднено или невозможно в силу различных причин.
Основные хатарктеристики котла Protherm Ягуар 11 JTV
- автоматическая модуляция пламени горелки;
- независимое регулирование тепловых нагрузок контуров системы отопления и горячего водоснабжения;
- медный теплообменник контура отопления;
- теплообменник контура горячего водоснабжения из нержавеющей стали;
- управление котлом при помощи встроенного микропроцессора;
- автоматическая диагностика работы котла;
- жидкокристаллический дисплей;
- контроль наличия пламени;
- защита от замерзания;
- защита от перегрева;
- система антиблокировки циркуляционного насоса;
- контроль тяги в дымоходе;
- встроенный подпитывающий вентиль для заполнения системы отопления;
- встроенный циркуляционный насос с автоматическим воздухоотводчиком.
Функциональная схема котла Protherm Ягуар 11 JTV
 |
|
Система управления котлом Protherm Ягуар 11 JTV
Характеристики
| Конструкция | Газовый |
|---|---|
| Установка | Настенный |
| Тип | Двухконтурный (отопление и ГВС ) |
| Камера сгорания | Закрытая (турбированный) |
| Тип горелки | Наддувная |
| Марка (Серия) | Ягуар (Jaguar) |
| Материал котла | Стальной |
| Цвет | Белый |
| Полезная мощность (кВт) | 11 |
| Источник энергии (топливо) | Сжиженный газ, Природный газ |
| Отапливаемая площадь (м²) | 88 |
| Питание | Однофазное |
| Функции/возможности | Летний режим работы |
| Системы защиты | Падение давления газа, Перегрев воды, Погасание пламени, Регулятор тяги, Нарушение циркуляции воды, Замерзание жидкости в контуре |
| Вес (кг) | 29,50 |
| КПД (%) | 90,2 |
|---|---|
| Технические данные: | |
| Расход природного газа в режиме отопления, м3/час | 1,26...1,39 |
| Расход природного газа в режиме ГВС, м3/час | 1,14...2,73 |
| Расход сжиженного газа в режиме отопления, кг/час | 0,38...0,55 |
| Расход сжиженного газа в режиме отопления, кг/час | 0,44...1,024 |
| Макс. температура горячей воды, °C | 64 |
| Макс. давление в контуре ГВС, бар | 3 |
| Макс. температура системы отопления, °C | 85 |
| Макс. давление в контуре отопления, бар | 8 |
| Номинальное давление газа на входе, мбар | 20 |
| Потребляемая ощность, Вт | 98 |
| Питание, В | 220 |
| Технические особенности: | |
| Тип розжига | электророзжиг (автоматический) |
| Тип горелки | вентиляторная (турбо) |
| Теплообменник ГВС | пластинчатый (раздельный) |
| Количество ступеней горелки | модулируемая |
| Индикация температуры | Да |
| Предохранительный клапан в контуре отопления | Да |
| Циркуляционный насос | Да |
| Датчик тяги | Да |
| Энергонезависимость | Нет |
| Самодиагностика | Да |
| Встроенный расширительный бак | Да |
| Обём расширительного бака, л | 7 |
| Давление расширительного бака, бар | 1 |
| Характеристики подключаемых труб: | |
| Подача воды в систему | ½" |
| Подача горячей воды | ½" |
| Подача газа | ¾ |
| Вход в систему отопления | ¾" |
| Возврат из системы отопления | ¾" |
| Диаметр дымохода, мм | 60/100 |
| Габариты: | |
| Ширина, мм | 410 |
| Глубина, мм | 280 |
| Высота, мм | 700 |
Габаритные размеры Protherm Пантера 11 КTV
