Protherm Скат 9 КR 13, Настенный электрический котёл Протерм

Настенный электрический одноконтурный котёл Protherm Скат 9 КR 13 является альтернативой газовому отоплению с целым рядом неоспоримых преимуществ: легкость монтажа, высокий КПД на протяжении всего срока эксплуатации, бесшумная работа, экологичность, возможность быстрого и точного регулирования.

Котёл Protherm Скат 9 КR 13 предназначен для установки в квартирах, жилых домах и дачных домиках. Данный котёл относится к отопительным приборам повышенной комфортности, отличается удобством в использовании и обслуживании. Протерм Скат 9 КR 13 не требует подключения к дымоходу и газопроводу, может работать от сети напряжением как ~380В, так и ~220В.

Основные характеристики котла Protherm Скат 9 КR 13

• ступенчатое включение мощности с максимальным шагом до 7 кВт и временной выдержкой для защиты от резких скачков напряжения в сети;
• Может осуществляться приготовление горячей воды при подключении дополнительноого накопительного бойлера;
• контроль превышения напряжения;
• возможность работы с погодозависимой автоматикой;
• возможность каскадного соединения котлов;
• встроенный 7- литровый расширительный бак;
• встроенный циркуляционный насос с автоматическим воздухоотводчиком;
• работает в сети напряжением ~220В или ~380В.

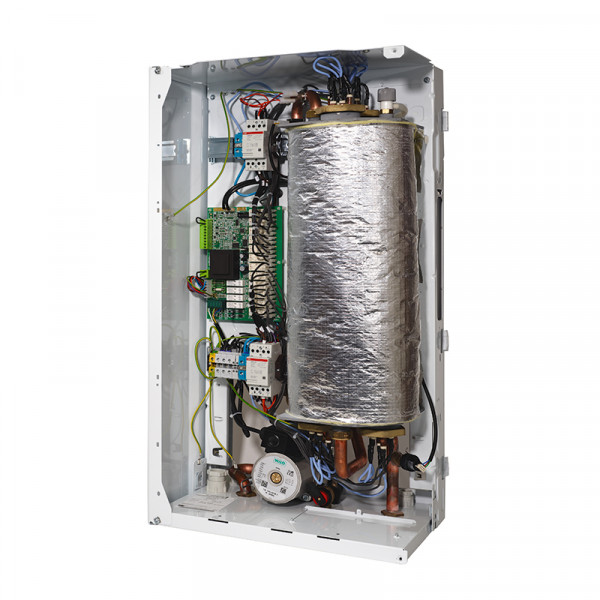

Принципиальная схема котла Protherm Скат 9 КR 13

ТЭНы теплообменник изоляция воздухоотводчик насос расширительный бак предохранительный клапан ОВ датчик давления гидрогруппа воздухоотводчик теплообменника A обратная линия из системы отопления B подающая линия в систему отопления

Управление котлом Protherm Скат 9 КR 13

Посредством панели управления можно наблюдать за текущими значениями температуры и давления воды, а также производить настройку различных параметров и режимов работы.

Описание элементов панели управления котла Protherm Скат 9 КR 13

1. Кнопка MODE/OK – служит для выбора и сохранения установленных значений регулируемых параметров.
2. Кнопка (-) – служит для уменьшения значения регулируемого параметра, а также для выбора отображаемого на дисплее параметра.
3. Дисплей - служит для отображения отдельных регулируемых и эксплуатационных параметров котла.
4. Светодиод – индикация режима изображения или регулирования температуры котловой воды.
5. Светодиод – индикация режима изображения или регулирования температуры горячей хозяйственной воды.
6. Светодиод "kW" – индикация режима изображения или установки значений мнгновенной мощности котла.
7. Светодиод "bar" – индикация давления воды в системе отопления.
8. Светодиод – индикация текущего состояния HDO (индикация неисправности переключающего реле).
9. Кнопка (+) – увеличение значения регулируемого параметра, выбор изображаемого параметра.
