CCP Funke теплообменник кожухотрубный Функе

Наша компания предлагает обширный ассортимент специальных серий кожухотрубных теплообменников с учетом любых требований машино- и приборостроения. Бренд FUNKE отличают высочайшие требования к качеству и индивидуальные решения, ориентированные на нужды клиентов.

КОНСТРУКЦИЯ

Конструктивные особенности

• Съемный трубный пучок
• Материал: углеродистая сталь
• Поверхность теплообмена от 0,11 м² до 11,45 м²
• Размер внутренних труб: 6,35 x 0,5 мм и 9,5 x 0,8 мм
• Разное расстояние между направляющими перегородками
• Трубное пространство: 1, 2 или 4-ходовая модификация
• Горизонтальная и вертикальная установка на угловых или хомутовых опорах либо опорной стойке

Предельные условия

• Расчетное давление:

            Кожух: 16 бар
            Трубы: 10 бар

• Расчетная температура:

            -10 / 150 °C

• Испытание типового образца согласно PED 2014/98/EU модуль B
• Маркировка CE

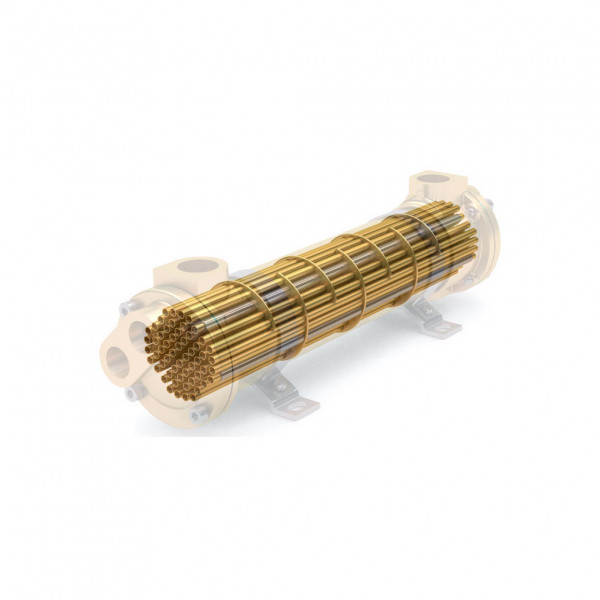

КОМПОНЕНТЫ КОЖУХОТРУБНОГО ТЕПЛООБМЕННИКА

1. Кожух теплообменника
2. Распределительная камера
3. Направляющая камера
4. Внутренняя труба
5. Трубная решетка
6. Направляющая перегородка
7. Уплотнение

Теплообменник CCP представляет собой ненагреваемый резервуар, находящийся под давлением, в котором две рабочие среды, разделенные тонкой стенкой, протекают рядом так, что при наличии разницы в температурах между ними происходит теплообмен без взаимного смешивания.

Как показано на схеме, одна рабочая среда проходит через межтрубное пространство, а вторая – через трубное пространство. Течение в межтрубном пространстве контролируется направляющими перегородками для создания оптимального поперечного потока к трубам. Форма перегородок и расстояние между ними подбираются индивидуально в каждом отдельном случае.
В зависимости от значений скорости потока и допустимых потерь давления теплообменник может быть выполнен в одно- или многоходовой модификациях.

За исключением незначительной доли теплообмена с окружающей средой потерь тепла в работе аппарата нет.

Тем не менее, эффективный теплообмен возможен только при наличии достаточной разницы температур в средах. Чем больше эта разница, тем меньше требуется поверхности теплообмена, что позволяет создавать аппараты компактного размера.

Тепловая мощность агрегата – это производное от средней разницы логарифмических температур, площади поверхности теплообмена и коэффициента теплопередачи. Последний определяется характеристиками течения среды, на которое существенное влияние оказывают конструктивные особенности.

Расчет и проектирование теплообменников CCP FUNKE выполняются с помощью ведущих в мире программ (например, HTRI, разработчик: Институт по исследованию проблем теплообмена, США), а также программного обеспечения собственной разработки, которое уже используется на международном уровне.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛООБМЕННИКА FUNKE CCP

Универсальные кожухотрубные теплообменники модульного построения используются преимущественно для охлаждения жидкостей, таких как смазочное и гидравлическое масло или вода, а также для нагрева с помощью насыщенных паров. В качестве охлаждающей среды используются вода, смеси воды и гликоля либо морская вода.

СТАНДАРТНЫЕ МАТЕРИАЛЫ

ДОПОЛНИТЕЛЬНЫЕ МАТЕРИАЛЫ

¹Основное покрытие

Купить теплообменник Funke CCP по самой доступной и демократичной цене на отечественном рынке отопительного оборудования можно в нашей компании. Из широкого ассортимента установок для отопления или водоснабжения каждый сможет выбрать то, что ему нужно. 1 онлайн гипермаркет Funke гарантирует: консультация специалистов и доставка по всей России совершенно бесплатные услуги для каждого клиента.
