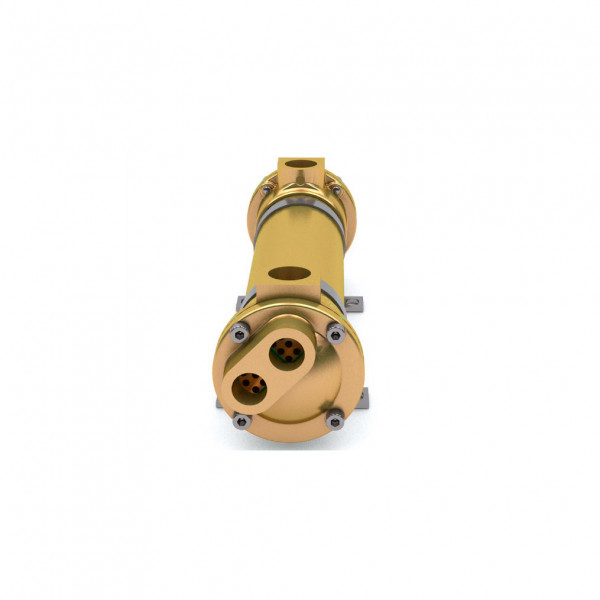

SSWF-HE Funke теплообменник кожухотрубный Функе

Наша компания предлагает обширный ассортимент специальных серий кожухотрубных теплообменников с учетом любых требований машино- и приборостроения. Бренд FUNKE отличают высочайшие требования к качеству и индивидуальные решения, ориентированные на нужды клиентов.

КОНСТРУКЦИЯ

Конструктивные особенности

• Несъемный трубный пучок
• Трубное пространство: 1, 2 или 4-ходовая модификация
• Горизонтальная и вертикальная установка

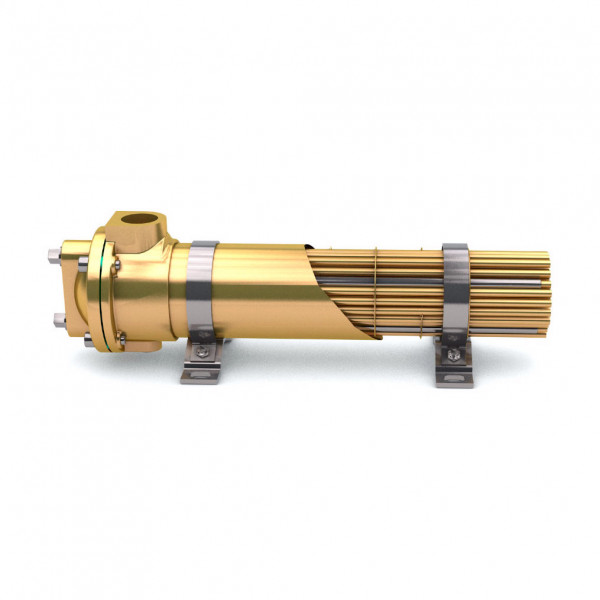

КОМПОНЕНТЫ КОЖУХОТРУБНОГО ТЕПЛООБМЕННИКА

1. Кожух теплообменника
2. Распределительная камера
3. Направляющая камера
4. Внутренняя труба
5. Трубная решетка
6. Направляющая перегородка
7. Уплотнение

Теплообменник SSWF-HE представляет собой ненагреваемый резервуар, находящийся под давлением, в котором две рабочие среды, разделенные тонкой стенкой, протекают рядом так, что при наличии разницы в температурах между ними происходит теплообмен без взаимного смешивания.

Как показано на схеме, одна рабочая среда проходит через межтрубное пространство, а вторая – через трубное пространство. Течение в межтрубном пространстве контролируется направляющими перегородками для создания оптимального поперечного потока к трубам. Форма перегородок и расстояние между ними подбираются индивидуально в каждом отдельном случае.
В зависимости от значений скорости потока и допустимых потерь давления теплообменник может быть выполнен в одно- или многоходовой модификациях.

За исключением незначительной доли теплообмена с окружающей средой потерь тепла в работе аппарата нет.

Тем не менее, эффективный теплообмен возможен только при наличии достаточной разницы температур в средах. Чем больше эта разница, тем меньше требуется поверхности теплообмена, что позволяет создавать аппараты компактного размера.

Тепловая мощность агрегата – это производное от средней разницы логарифмических температур, площади поверхности теплообмена и коэффициента теплопередачи. Последний определяется характеристиками течения среды, на которое существенное влияние оказывают конструктивные особенности.

Расчет и проектирование теплообменников SSWF-HE FUNKE выполняются с помощью ведущих в мире программ (например, HTRI, разработчик: Институт по исследованию проблем теплообмена, США), а также программного обеспечения собственной разработки, которое уже используется на международном уровне.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛООБМЕННИКА FUNKE SSWF-HE

Теплообменники безопасности SSWF выполнены в виде трехкамерных аппаратов с прямыми внутренними трубами.

В каждой отдельной внутренней трубе пучка установлена дополнительная труба меньшего диаметра. Концентрическое расположение внутренних трубок приводит к образованию кольцевых зазоров, связанных друг с другом за счет применения двойных трубных решеток и создающих третью закрытую камеру безопасности. Это позволяет исключить смешивание рабочих сред. Герметичная камера безопасности заполнена специальной уплотняющей жидкостью, для измерения давления которой предусмотрен датчик.

Во избежании повышения давления и, как следствие, ложного срабатывания аварийной сигнализации в результате термического расширения уплотняющей жидкости, камера безопасности дополнительно оснаще- на компенсатором. В случае утечки в межтрубном или трубном пространстве медленное повышение давления в камере безопасности фиксируется датчиком давления, что приводит к срабатыванию сигнализации.

ОСОБЕННОСТИ SSWF-HE

В этом варианте исполнения используется труба с двойной стенкой (из нержавеющей или углеродистой стали) с увеличенной площадью контакта между внутренней и внешней трубой благодаря технологии гидравлического расширения. Таким образом, возникает соединение с поверхностью контакта около 80% между трубами, что намного больше, чем в аналогичных системах (значительно более высокая эффективность и компактность).

Благодаря такой конструкции отсутствует риск щелевой коррозии.

По сравнению с теплообменниками повышенной надежности в вариантах 1 и 2, в этой системе не требуется уплотняющая среда, поскольку в промежуточном пространстве присутствует контролируемый вакуум. Это позволяет использовать данный теплообменник также для продуктов, которые не должны вступать в контакт с жидкостями.

ОСОБЫЕ КОНСТРУКЦИИ

Здесь могут быть учтены различные строительные нормы, спецификации клиентов и допуски в разных странах, а также материалы.

Кроме того, возможно увеличение габаритных размеров (диаметр и габаритная длина) по сравнению в серийными моделями.
