Компания SWEP — ведущий мировой поставщик паяных пластинчатых теплообменников, применяемых в кондиционировании воздуха, охлаждении, отоплении и промышленности. Технология, обеспечивающая наиболее эффективное использование энергии, материалов и пространства, быстро завоевала весь мир, и компания SWEP находится в авангарде данных разработок.

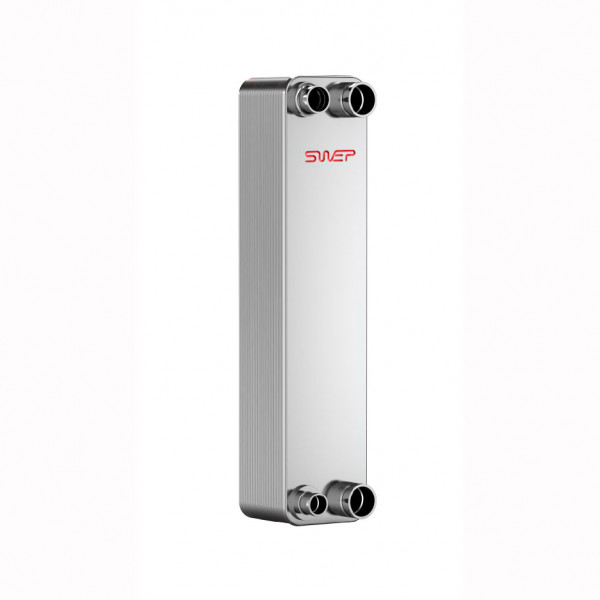

B80S - высокопроизводительная модель среднего размера. Это идеальный выбор для большинства типов охладителей с низкой пропускной способностью и высокопроизводительных тепловых насосов. Этот паяный теплообменник охватывает широкий диапазон мощностей в области тепловых подстанций и является зарекомендовавшим себя масляным охладителем для компрессоров и гидравлика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА SWEP B80S
| A,мм |
B, мм |
C, мм |
D, мм |
F, мм |
G, мм |
R, мм |
E_1, мм |
| 526 |
119 |
470 |
63 |
4,00 + 2,39 * n |
6 |
23 |
27,10 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель |
B80S |
| Объем канала, дм3 |
0,107 |
| Макс. объемный расход (м3/ч) |
17 |
| Высота пакета пластин*, мм |
4 + (2,39 * n) |
| Общий вес*, кг |
2,18 + (0,231* n) |
| Материал каналообразующей пластины |
Нержавеющая сталь |
| Материал припоя |
Нержавеющая сталь |
| Макс. кол-во пластин |
140 |
| Размер отверстия F1/P1, мм |
33 |
| Размер отверстия F2/P2, мм |
33 |
| Размер отверстия F3/P3, мм |
33 |
| Размер отверстия F4/P4, мм |
33 |
* n - количество пластин.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Макс. рабочее давление, бар |
33 (Circuit 1), 23 (Circuit 2) |
| Диапазон температур, °C |
200 ÷ 350 |
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Паяный пластинчатый теплообменник Swep B80S-100 (ППТО) изготовлен в виде пакета гофрированных каналообразующих пластин с наплавляемым материалом между пластинами. В процессе вакуумной пайки наплавляемый материал формирует паяный шов в каждой точке контакта между пластинами, создавая каналы сложной формы.
Паяный пластинчатый теплообменник позволяет носителям с разной температурой проходить в непосредственной близости с обеих сторон каналообразующей пластины, обеспечивая наиболее эффективный способ теплопередачи с одного носителя на другой. Конструкция теплообменников Swep B80S-100 схожа с технологией пластинчато-рамочных теплообменником, но без использования прокладок и частей рамы.
УСТРОЙСТВО ПАЯНОГО ПЛАСТИНЧАТОГО ТЕПЛООБМЕННИКА
Примеры соединений
1 онлайн гипермаркет Swep предлагает купить паяный пластинчатый теплообменник Swep B80S-100 по цене производителя, с возможностью бесплатной доставки. Наши специалисты помогут подобрать и рассчитать необходимое теплообменное оборудование, отталкиваясь от требований клиента.</p
