Компания SWEP — ведущий мировой поставщик паяных пластинчатых теплообменников, применяемых в кондиционировании воздуха, охлаждении, отоплении и промышленности. Технология, обеспечивающая наиболее эффективное использование энергии, материалов и пространства, быстро завоевала весь мир, и компания SWEP находится в авангарде данных разработок.

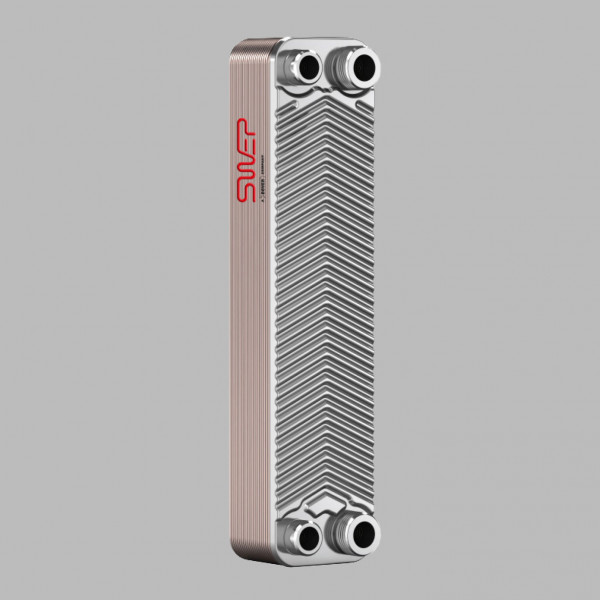

Основной областью применения E8AS является нагрев водопроводной воды. E8AS отличается оптимизированной асимметричной геометрией пластин, которая объединяет в себе исключительный термический КПД с низким перепадом давления. Сочетание исключительной эффективности и максимизированного использования материала делает E8AS идеальным выбором для сфер применения, требующих высокий термический КПД и низкий перепад давления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА SWEP E8AS
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель |
E8AS |
| Объем канала, дм3 |
0,037/0,043 |
| Макс. объемный расход (м3/ч) |
4 |
| Высота пакета пластин*, мм |
2,2 + (2,1 * (n-2))
|
| Общий вес*, кг |
0,53 + (0,059 * (n-2)) |
| Материал каналообразующей пластины |
Нержавеющая сталь (SC) |
| Материал припоя |
Медь (SC) |
| Макс. кол-во пластин |
40 |
| Размер отверстия F1/P1, мм |
16 |
| Размер отверстия F2/P2, мм |
16 |
| Размер отверстия F3/P3, мм |
16 |
| Размер отверстия F4/P4, мм |
16 |
| Классы давления |
S стандартное, измеренное согласно EN 13345 |
* n - количество пластин.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Макс. рабочее давление, бар |
10 |
| Диапазон температур, °C |
-196 ÷ 225 |
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Паяный пластинчатый теплообменник SWEP E8AS-10 (ППТО) изготовлен в виде пакета гофрированных каналообразующих пластин с наплавляемым материалом между пластинами. В процессе вакуумной пайки наплавляемый материал формирует паяный шов в каждой точке контакта между пластинами, создавая каналы сложной формы.
Паяный пластинчатый теплообменник позволяет носителям с разной температурой проходить в непосредственной близости с обеих сторон каналообразующей пластины, обеспечивая наиболее эффективный способ теплопередачи с одного носителя на другой. Конструкция теплообменников SWEP E8AS-10 схожа с технологией пластинчато-рамочных теплообменником, но без использования прокладок и частей рамы.
УСТРОЙСТВО ПАЯНОГО ПЛАСТИНЧАТОГО ТЕПЛООБМЕННИКА
Примеры соединений
1 онлайн гипермаркет SWEP предлагает купить паяный пластинчатый теплообменник SWEP E8AS-10 по цене производителя, с возможностью бесплатной доставки. Наши специалисты помогут подобрать и рассчитать необходимое теплообменное оборудование, отталкиваясь от требований клиента.
