TS20-MFM Alfa Laval паровой теплообменник Альфа Лаваль

Альфа Лаваль разработала новую серию специальных теплообменников - TS-M для нагрева жидкости с помощью пара. Основными конструктивными особенностями серии являются: уникальная геометрия и высокая прочность пластин из нержавеющей стали, специальные прокладки, способные выдерживать температуру до 180 °С, и прочная рама теплообменника.
Достоинства TS-M обеспечивают экономию эксплуатационных расходов и производительность, недостижимую при использовании кожухотрубных или обычных пластинчатых теплообменников. Теплообменники серии TS-M - это новое поколение паровых нагревателей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАРОВЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL TS20-MFM

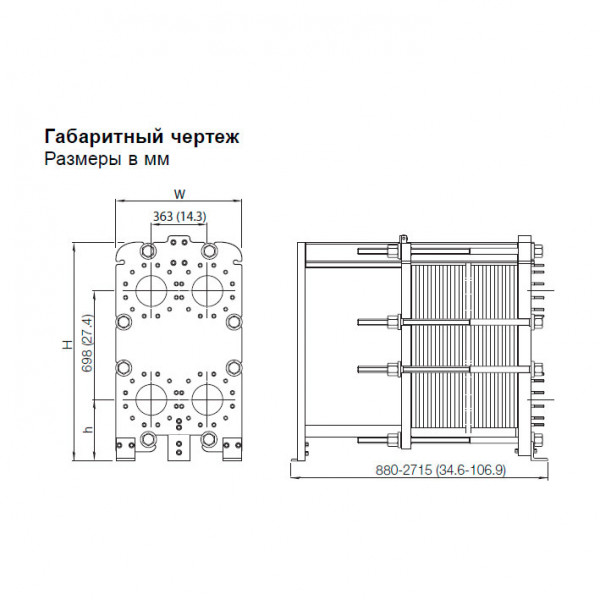

ГАБАРИТНЫЕ РАЗМЕРЫ ALFA LAVAL TS20-MFM (мм)

ПРЕИМУЩЕСТВА ПАРОВЫХ ТЕПЛООБМЕННИКОВ ALFA LAVAL TS20-MFM

Особенности конструкции и высокая производительность теплообменников TS-M при нагреве воды обеспечивают существенную экономию эксплуатационных затрат в течение всего срока службы:

Экономия энергии
• Уменьшение вероятности пролетного пара и сопутствующей потери энергии.
• Точное поддержание заданной температур.
• Минимальный расход пара благодаря оптимальной температуре конденсации.
Экономия времени
• Легко и быстро изменяемая производительность.
• Минимальное количество накипи.
• Простота обслуживания и чистки.
Экономия затрат
• Меньшая занимаемая площадь.
• Нет проблем с тепловой усталостью.

Паровые нагреватели серии TS-M можно использовать в различных водонагревательных установках. Это компактные, высокопроизводительные аппараты, позволяющие поддерживать температуру высокоточных процессов, обеспечивая максимальную эффективность нагрева и минимальные затраты энергии. Правильно спроектированная система автоматического управления обладает высоким быстродействием и способна обеспечить точное регулирование температуры при любых изменениях параметров.
Благодаря своей компактности паровые нагреватели серии TS-M легко интегрируются с другим оборудованием, часто используя для этого пространства, которые слишком малы для кожухотрубных теплообменников, спроектированных для аналогичных целей.

ОБЛАСТИ ПРИМЕНЕНИЯ

Теплообменники TS-M можно использовать везде, где для нагрева используется пар, например:
• Городское тепловодоснабжение
• Пищевые отрасли
• Химическая промышленность
• Фармацевтика
• Машиностроение
• Судостроение
• Вентиляция и кондиционирование

КОНСТРУКЦИЯ

Пластинчатый теплообменник состоит из пакета гофрированных пластин (кислотостойкая нержавеющая сталь) с отверстиями для прохода двух жидкостей, между которыми осуществляется теплопередача.

Пакет пластин располагается между неподвижной опорной и подвижной прижимной плитами и стягивается болтами. Между пластинами установлены уплотняющие прокладки, направляющие потоки жидкости в соответствующие каналы. Число пластин зависит от расхода жидкостей, их физических характеристик, гидравлического сопротивления и заданного температурного режима. Гофрированная поверхность пластин обеспечивает высокую турбулентность потока и жесткость конструкции теплообменника.
На опорной плите закреплены направляющие стержни, по которым перемещается прижимная плита. Прокладки изготавливаются из специальных эластомеров.

ПРИНЦИП РАБОТЫ Пластины образуют каналы, по которым в противоположном направлении движутся среды. Смешивание сред или их утечка наружу исключены, так как по периметру пластин установлены уплотняющие прокладки. Запатентованная поверхность пластин обеспечивает высокую прочность пакета и высокую турбулентность потоков, определяющую максимальную эффективность теплопередачи, отсутствие застойных зон и эффект самоочистки.
