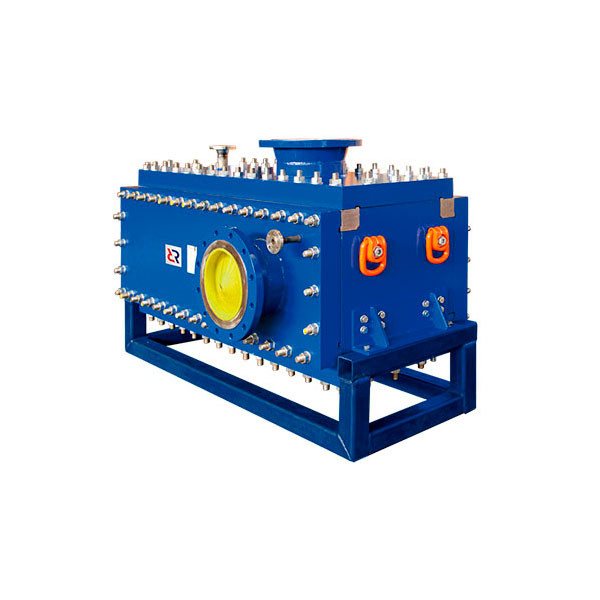

SB1200 Ridan теплообменник сварной Ридан

Сварные пластинчатые теплообменники SB от производителя Ридан применяются в технологических процессах для нагрева или охлаждения газообразных или жидких сред.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛООБМЕННИКОВ РИДАН SB

При потребностях технологических процессов возможно индивидуальное изготовление сварных теплообменников SB с повышенными эксплуатационными характеристиками (рабочая температура – до 600 ºC, давление – до 60 бар).

ПРЕИМУЩЕСТВА СВАРНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ТИПА SB

• Сокращение сроков разработки проекта за счет применения грамотно рассчитанного комплексного решения.
• Экономия на складских и логистических затратах (не требуется закупка комплектующих у разных поставщиков, их доставка и складирование).
• Сокращение сроков строительства и реконструкции.
• Компактность (экономия места для установки).
• Полный комплект сопроводительной документации для контролирующих органов.
• Удобство обслуживания оборудования (все элементы блока легко доступны для замены, а теплообменный аппарат — для чистки).
• Надежность — гарантия производителя на комплектное изделие.
• Экономия на стоимости монтажных работ.

ОБЛАСТИ ПРИМЕНЕНИЯ

Сварные пластинчатые теплообменники типа SB применяются практически для любых процессов и сред, совместимых с материалами конструкции, в том числе с высокой вязкостью и склонных к образованию отложений. Аппараты используются в таких технологических процессах, как охлаждение и нагрев жидкостей и газов, конденсация и испарение.

КОНСТРУКЦИЯ

Сварной теплообменник SB1200 Ridan состоит из пакета квадратных пластин, сваренных между собой. Пакет пластин вставлен в прямоугольную стальную конструкцию — раму из углеродистой стали, состоящую из верхней  и нижней крышек — панелей, крепящихся к угловым стойкам, а также четырех боковых панелей. Боковые панели могут быть полностью сняты для облегчения доступа к пакету пластин.

Контуры теплоносителей полностью герметичны и могут быть снабжены направляющими потока для организации нескольких ходов жидкостей или газа по соответствующему контуру.

1, 3, 12, 13 - Боковая панель
2, 7, 11 - Стойка
4 - Крышка верхняя
5 - Пакет пластин
6 - Направляющая потока
8, 10 - Прокладка
9 - Крышка нижняя

ВОЗМОЖНО ГОРИЗОНТАЛЬНОЕ И ВЕРТИКАЛЬНОЕ РАСПОЛОЖЕНИЕ ПАКЕТА ПЛАСТИН

ТИПОРАЗМЕРНЫЙ РЯД СВАРНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ SB

ТАБЛИЦА ТИПОРАЗМЕРОВ
