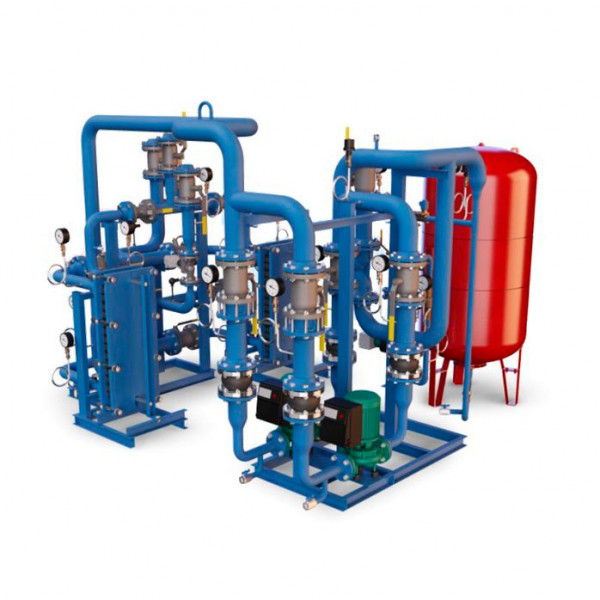

БТП Этра - Модуль отопления-вентиляции с независимым присоединением с 2 теплообменниками (с резервом)

В компании «ЭТРА» разработана обширная библиотека типовых модулей, используя которые можно решить практически любую задачу на любом объекте.

Обращаем ваше внимание на то, что помимо типовых модулей и узлов, информация о которых представлена ниже, мы всегда готовы учесть индивидуальные пожелания заказчиков и разработать нетиповое решение, как при проектировании и конструировании, так и при комплектации и изготовлении.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОЧНЫХ ТЕПЛОВЫХ ПУНКТОВ ЭТРА

При подборе типовых модулей по умолчанию принимаются следующие значения основных параметров:

В зависимости от нагрузки модули отопления/вентиляции и ГВС имеют различные диаметры внутреннего контура, от 32 до 150.

В схеме модулей отопления с теплообменниками по умолчанию присутствует расширительный бак, который компенсирует тепловое расширение теплоносителя и поддерживает оптимальное давление в системе.

Конструктивно каждый модуль является полностью готовой единицей оборудования, установлен на собственной раме, а сами модули собираются между собой в автоматизированный блочный тепловой пункт по принципу конструктора.

Таблица технических характеристик модулей в зависимости от расхода теплоносителя

ПРИНЦИПИАЛЬНАЯ СХЕМА МОДУЛЯ ОТОПЛЕНИЯ-ВЕНТИЛЯЦИИ С НЕЗАВИСИМЫМ ПРИСОЕДИНЕНИЕМ С 2 ТЕПЛООБМЕННИКАМИ (С РЕЗЕРВОМ)

Примечания

1. – граница модуля БТП «ЭТРА»
2. Спускники и воздушники показаны условно. Установить по месту.
3. Шкаф управления выбирается в зависимости от количества и назначения систем, предусмотренных в тепловом пункте.
4. Подпиточный насос устанавливается при давлении в обратном трубопроводе Т2, не достаточном для заполнения системы

Спецификация

1. Водоводяной пластинчатый подогреватель – 2 шт.
2. Насос циркуляционный – 2 шт.
3. Клапан обратный межфланцевый, двухстворчатый – 2 шт.
4. Фильтр сетчатый, фланцевый – 1 шт.
5. Кран шаровой стандартнопроходной, фланцевый – 9 шт.
6. Кран шаровой стандартнопроходной, фланцевый – 6 шт.
7. Кран шаровой, регулирующий – 1 шт.
8. Биметаллический термометр с гильзой, шкала 0-160°С – 8 шт.
9. Реле давления – 2 шт.
10. Манометр – 20 шт.
11. Трехходовой кран для манометра – 23 шт.
12. Импульсная трубка для манометра – 23 шт.
13. Реле давления – 1 шт.
14. Двухходовой регулирующий клапан – 1 шт.
15. Электропривод для регулирующего клапана – 1 шт.
16. Термопреобразователь ТПТ-100П – 2 шт.
17. Защитная гильза ГЗ – 2 шт.
18. Клапан предохранительный – 1 шт.
19. Бак мембранный, расширительный – 1 шт.
20. Кран шаровой стандартнопроходной, фланцевый – 1 шт.
21. Клапан предохранительный – 1 шт.
22. Соленоидный клапан на подпитку двухходовой, Н3 – 1 шт.
23. Кран шаровой стандартнопроходной, приварной – 1 шт.
24. Фильтр сетчатый, фланцевый – 1 шт.
25. Счетчик горячей воды – 1 шт.
26. Клапан обратный муфтовый, латунь – 1 шт.
27. Кран шаровой муфтовый, латунь, ручка-бабочка, Ду 25 – 3 шт.
28. Кран шаровой муфтовый, латунь, ручка-бабочка ДУ 15 – 2 шт.
29. Насос линии подпитки – 1 шт.
30. Кран шаровой стандартнопроходной, приварной, Ст20, Ду25 – 5 шт.
31. Кран шаровой стандартнопроходной, приварной, Ст20, Ду15 – 2 шт.
