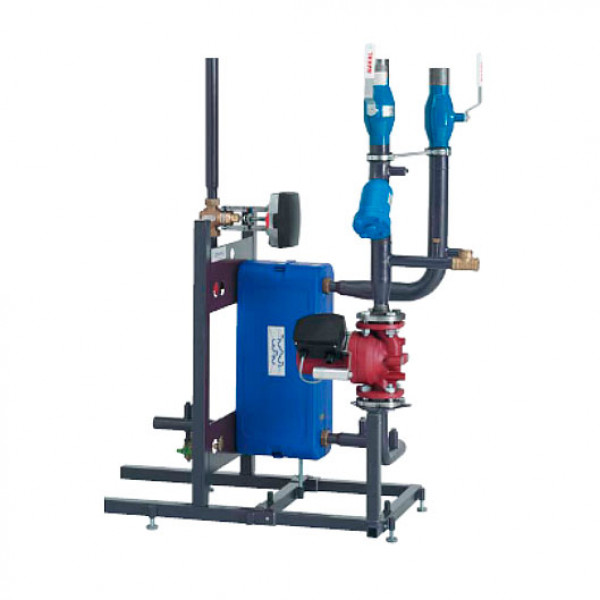

Модули теплопунктов Cetetherm Maxi – это ряд стандартных изделий, включающий в себя отдельные модули для ГВС и отопления. Такое решение позволяет заказчику легко комбинировать блоки при подборе и монтаже, упрощенном для данной конструкции модуля на раме.
Производство Alfa Laval сертифицировано в соответствии с ISO9001:2000, вся продукция имеет сертификаты ГОСТ, заключения СЭС РФ, и соответствует требованиям CE и PED.
ПАРАМЕТРЫ РАБОТЫ МОДУЛЕЙ ТЕПЛОПУНКТА CETETHERM MAXI D1B
|
Теплосеть |
Вторичный контур отопления |
| Расчетное давление, бар |
16 |
10 |
| Расчетная температура, °C |
140 |
100 |
СФЕРЫ ПРИМЕНЕНИЯ МОДУЛЕЙ ТЕПЛОПУНКТА CETETHERM MAXI
Модули теплопунктов Cetetherm Maxi разработаны для подключения зданий к централизованному теплоснабжению. Предлагается пять основных типов модулей: 1 тип – для отопления и 4 – для ГВС.
Для систем ГВС заказчик может выбрать блоки как с разборными, так и с паянными теплообменниками в зависимости от жесткости воды и других факторов.
ПРЕИМУЩЕСТВА МОДУЛЕЙ ТЕПЛОПУНКТА CETETHERM MAXI
- стандартное изделие, простое при заказе и в работе
- быстрая поставка
- хорошая цена
- легко занести в помещения из-за малого веса и габаритов
- легко разобрать и собрать при очень малых размерах проёмов
- обвязка и др. компоненты (счетчики, КИП и пр.) монтируются по местным требованиям
- легко и просто установить в любых помещениях
ОСНОВНЫЕ ТИПЫ МОДУЛЕЙ
| Cetetherm Maxi Module HB |
Н - отопление |
B – паянный т/о |
| Cetetherm Maxi Module D1B |
D1 - ГВС, 1 - ступенчатый |
B – паянный т/о |
| Cetetherm Maxi Module D2B |
D2 - ГВС, 2 - ступенчатый |
B – паянный т/о |
| Cetetherm Maxi Module D1P |
D1 - ГВС, 1 - ступенчатый |
P – разборный т/о |
| Cetetherm Maxi Module D2P |
D2 - ГВС, 2 - ступенчатый |
P – разборный т/о |
ПРИНЦИП ДЕЙСТВИЯ МОДУЛЕЙ ТЕПЛОПУНКТА CETETHERM MAXI MODULE D1B-52H-80
Модуль теплопункта Cetetherm Maxi работает как часть обычного ИТП, подключаемого по закрытой независимой схеме. Основные компоненты модуля: теплообменник, насос, регулирующий клапан с приводом, датчик температуры и запорные краны. Типы и размеры этих компонентов приведены в таблице, расположенной ниже. В трубопроводах модулей предусмотрены патрубки для манометров, термометров, прессостата, которые заказчик устанавливает в соответствии с местными требованиями. Модуль при монтаже требует обвязки, окраски труб, оснащения приборами КИП и присоединения к контроллеру тепловой автоматики и электрощиту.
Основные компоненты:
- одноступенчатый паянный теплообменник с изоляцией
- Grundfos циркул.насос
- TAC регулирующий клапан V241
- TAC привод Forta M800
- TAC датчик температуры STP-120-120
| Наименование |
Мощность |
Рег. клапан |
Насос |
Размер труб |
| 70-30/ 5-60°C |
65-30/ 5-55°C |
65-30/ 5-60°C |
ТС первич. вх./вых. |
ГВС вторич. вх./вых. |
ГВС циркул. |
| кВт |
кВт |
кВт |
Ду/kvs |
1 х 230В |
Ду |
Ду |
Ду |
| Cetetherm Maxi Module D1B-52H-80 |
285 |
260 |
220 |
25/10 |
UPS25-60B |
W 40 |
G 1 1/2’’ |
G 1’’ |
Потери в теплообменнике не более:
- перв. 20 кПа
- втор. 50 кПа.
G* внутр. резьбовое соединение
W* соединение под сварку
Централизованное теплоснабжение — лучший способ отопления
Централизованное теплоснабжение является высокоэффективной технологией, обеспечивающей потребности в отоплении и ГВС простым, удобным и безопасным способом. Охват ею все большего числа потребителей за последние годы позволил уменьшить выбросы парниковых газов примерно на 20%. Экономические аспекты использования централизованного теплоснабжения весьма конкурентоспособны по сравнению с другими способами отопления.
