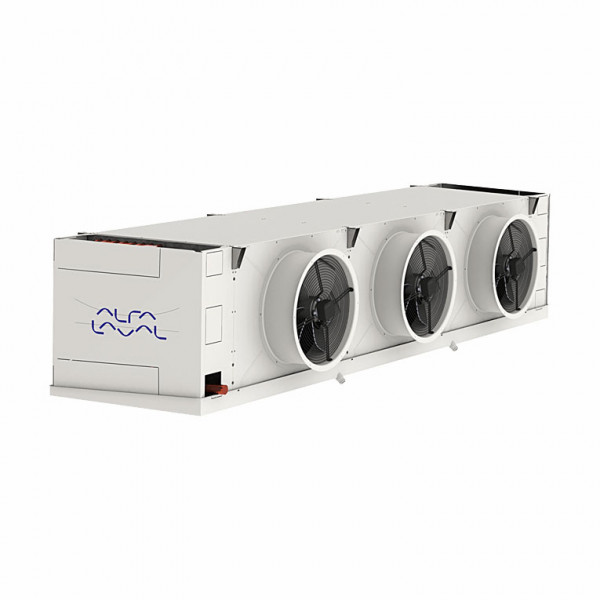

Arctigo IS3 воздухоохладитель Альфа Лаваль

Альфа Лаваль Arctigo — широкий и гибкий модельный ряд однопоточных воздухоохладителей для холодильных и морозильных камер малого и среднего объема. Оборудование обеспечивает хранение свежих и продуктов при оптимальных условиях и температурах до –40 °C.

ОСОБЕННОСТИ МОДЕЛЕЙ СЕРИИ ARCTIGO IS

ОБЛАСТИ ПРИМЕНЕНИЯ ВОЗДУХООХЛАДИТЕЛЕЙ ARCTIGO IS

ОСНОВНЫЕ РАЗМЕРЫ ВОЗДУХООХЛАДИТЕЛЕЙ ARCTIGO IS3

КОНСТРУКЦИЯ ВОЗДУХООХЛАДИТЕЛЕЙ ARCTIGO IS3

Теплообменник

7 базовых блочных теплообменных секций. 3, 4, 6, 8 или 10 рядов трубок в направлении потока воздуха. Трубка: медная с внутренним оребрением, медная без оребрения (рассол) или из нержавеющей стали, диаметр трубок 16 мм. Гофрированные ребра 0,3 мм из алюминия, предварительно окрашенного алюминия или алюминия, устойчивого к воздействию морской воды. Шаг оребрения: 4, 5, 6, 7, 8, 10, 12 мм или двойной шаг.

Рама и корпус

Материалы для сложных условий эксплуатации, рама и корпус змеевика выполнены из оцинкованной листовой стали с покрытием RAL 9002. Съемные боковые панели. Коррозие стойкие материалы крепежных элементов Достаточное пространство для трубок, клапанов и элементов управления внутри корпуса.

Поддон для конденсата

Подвесной поддон для конденсата, сливной патрубок 40 мм, соединения из ПВХ, легко монтируется как в горизонтальном, так и в вертикальном положении. Дренаж под углом 45° для оптимизации расположения трубопровода со специально предусмотренными отверстиями между внешним и внутренним поддоном и оптимальным числом дренажных отверстий.

Коридорная или шахматная схема расположения труб

Модели Альфа Лаваль Arctigo могут выполняться с теплообменником с коридорной или шахматной схемой расположения труб. Коридорная схема увеличивает площадь поверхности для сокращения времени оттаивания, удлинения цикла охлаждения, уменьшения перепадов давления воздуха и снижения энергопотребления вентилятора. Это наиболее подходящий вариант для применений, где требуется поддержание высокой относительной влажности. Шахматная схема позволяет снизить температуру ребер и увеличить производительность на квадратный метр площади поверхности змеевика. Это обеспечивает большую компактность воздухоохладителя при заданной производительности.

Вентиляторы

От 1 до 8 вентиляторов. Диаметры (для АС и ЕС): 450, 500, 630, 710, 800 или 1000 мм. Направление потока воздуха: на просасывание через теплообменную секцию или на продув. Двух скоростные двигатели вентиляторов: 400–460/50–60/3 или 230/50–60/1 (только ∅450 мм). Два уровня шума (подключение по схеме звезда/треугольник). Двигатели вентиляторов с динамически и статистически отбалансированным внешним ротором, класс защиты IP54, класс энергосбережения — F. Встроенные термоконтакты обеспечивают надежную защиту от перегрева.

Тип вентилятора определяется исходя из области применения. Воздухоохладители Альфа Лаваль оснащаются вентиляторами высочайшего качества и двигателями, удовлетворяющими самым жестким требованиям промышленных стандартов.

Вентиляторы, работающие на всас, — вентилятор расположен после теплообменника. Более равномерное распределение воздуха по теплообменнику, что повышает его эффективность. Большая дальность выброса воздушной струи. Возможно обмерзание со стороны забора воздуха.
	Вентиляторы, работающие на продув, — вентилятор расположен перед теплообменником. Более высокий среднелогарифмический температурный напор, более высокая холодопроизводительность. Наличие зоны распределения потока, более равномерный воздушный поток. Более высокая относительная влажность выходящего воздуха (меньшая усушка продукта).

Двигатели вентиляторов: асинхронные (АС) и электронно-коммутируемые (EC). Обе опции доступны для всего модельного ряда Альфа Лаваль Arctigo.
ЕС-двигатели Альфа Лаваль — двигатели постоянного тока, в которых коллектор и щетки заменены на электронные компоненты. В этом типе двигателей регулирование скорости производится за счет системы электронной коммутации. Это обеспечивает высокую эффективность и компактность вентилятора с регулируемой скоростью.

Преимущества ЕС-двигателей перед AC-двигателями:

• Отсутствие потерь на трение и скольжение.
• Снижение уровня шума и выделения тепла.
• Большая эффективность при любой скорости.
• Пониженное энергопотребление.
• Увеличенный срок службы.
• Скорость вращения вентилятора не зависит от частоты тока источника питания и числа полюсов.
• Превосходные характеристики по электромагнитной совместимости (ЕМС) в соответствии с EN 50082-2, экранирование проводов электродвигателей не требуется.

Системы оттаивания

Системы оттаивания воздухоохладителей Альфа Лаваль Arctigo разработаны для достижения максимальной эффективности при низких эксплуатационных расходах. В каждом случае система оттаивания подбирается под конкретные условия. Для обеспечения оптимального функционирования воздухоохладителя в процессе установки будут приняты во внимание особенности производственной деятельности заказчика, например, частое открывание дверей и места расположения воздухоохладителей.

Электрическая система оттаивания
Элементы нагревателя из нержавеющей стали располагаются в дополнительных трубках между трубками испарителя. Элементы для поддона устанавливаются в нижней части внутреннего поддона. ТЭНы для поддона и теплообменника идентичны. Все элементы системы оттаивания подсоединяются к центральной клеммной коробке.

Оттаивание горячим газом
Поддон для сбора конденсата может быть оснащен медным змеевиком системы оттаивания (HG) для быстрого повышения температуры за счет применения горячего газа.

Системы оттаивания водой
Для функционирования системы оттаивания водой требуется только насос и достаточный объем воды. Системы оттаивания водой для воздухоохладителей Альфа Лаваль Arctigo были разработаны на основании результатов эксплуатационных испытаний в Корее и Японии, что гарантирует применение только самых эффективных систем. Данная система применима для температур на входе до –5 °C (W1). В сочетании с изоляцией поддона и кольцевым нагревателем вентилятора подходит для температур на входе до –30 °C (W2).

Оттаивание горячей водой/гликолем
Это одна из самых лучших систем для установок, работающих на CO₂. Для достижения большей энергоэффективности теплота конденсации может использоваться в качестве источника энергии. Элементы системы оттаивания (трубки из меди или нержавеющей стали) располагаются как в теплообменнике, так и в поддоне.

Дополнительные возможности

Диффузор
Выходной диффузор для увеличения дальности выброса воздушной струи.

Диффузор с клапаном оттаивания
Диффузор со встроенным клапаном оттаивания для повышения эффективности оттаивания (снижения времени оттаивания на 30 %). Клапан оттаивания закрывается автоматически при остановке вентиляторов в ходе цикла оттаивания для удержания теплоты размораживания внутри корпуса воздухоохладителя. Доступно только для моделей с вентиляторами, работающими на продув.

Подвесной обод вентилятора
Использование уникальных подвесных ободов вентиляторов Альфа Лаваль Arctigo облегчает очистку и снижает вес всей конструкции по сравнению с традиционными подвесными вентиляторами, позволяя сэкономить время и снизить расходы.

Капюшон
Капюшоны под 45° (H1) или 90° (H2) могут быть установлены как со стороны теплообменника, так и со стороны вентилятора. Козырьки на стороне подачи воздуха могут использоваться для увеличения эффективности оттаивания в сочетании с запирающим текстильным рукавом (S) или клапаном оттаивания (DO) на выходе. Козырьки со стороны воздухозабора задают направление движения воздушного потока.

Изоляция поддона
Двойной поддон для сбора конденсата, изолированный слоем стиропола толщиной 10 мм. Использование других изоляционных материалов — по запросу.

Стимер
Стимер вентилятора позволяет увеличить длину выброса воздушной струи более чем на 50 %. Только для воздухоохладителей с вентиляторами, работающими на просасывание.

Запирающий текстильный рукав
Запирающий текстильный рукав из полиэстера для повышения дальности выброса воздушной струи, сокращения времени оттаивания на 30 %, а также снижения энергопотребления. Только для моделей с вентиляторами, работающими на просасывание.

Поворот воздушного потока
Поворот воздушного потока специальной секцией с возможностью установки под углом 45° (FC1) или 90° (FC2) для достижения однородной температуры и распределения воздуха при проведении шокового зохлаждения. Только для моделей с вентиляторами, работающими на просасывание.

Адаптер для текстильного воздуховода
Кольцевой адаптер для использования текстильного воздуховода.

Защита ребер
Эпоксидное покрытие алюминиевых ребер (EP) или устойчивый к воздействию морской воды алюминий AlMg2.5 (SWR) для эксплуатации в условиях воздействия агрессивных сред.

Фланцы
Приварные фланцы для систем, работающих на рассоле (алюминий PN16 или нержавеющая сталь PN). Двойной/тройной шаг оребрения Двойной или тройной шаг оребрения доступен по запросу.

Корпус и рама из нержавеющей стали
Корпус и рама выполняются полностью из нержавеющей стали AISI 304.

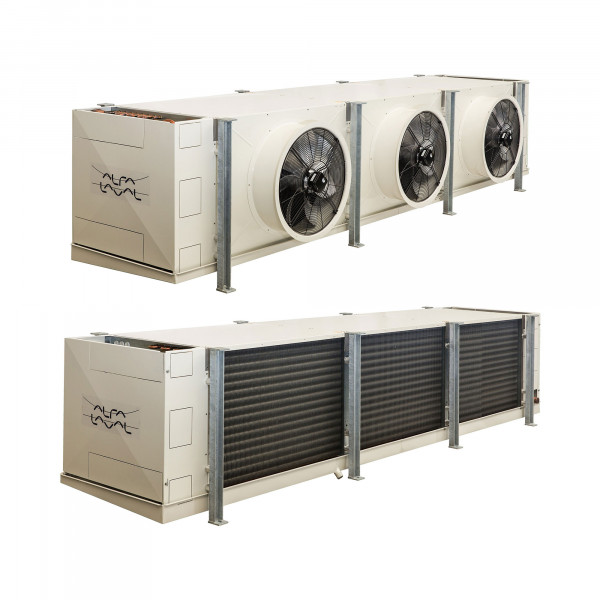

Монтажные опоры
Монтажные опоры из горячеоцинкованной стали (нержавеющая сталь в сочетании с РХиЦН).

Электрические компоненты

Кольцевой нагреватель вентилятора
Кольцевой нагреватель вентилятора не подсоединен (FRH) или подсоединен (FRHC).

Ремонтный выключатель
Для включения/выключения электро двигателя вентилятора.

Центральная клеммная коробка
Все двигатели вентиляторов непосредственно подключены к центральной клеммной коробке (CB1), или центральная внутренняя клеммная коробка соединена с единым внешним выключателем (CB2). Позиция установки по умолчанию — на стороне, противоположной стороне размещения коллекторов.
