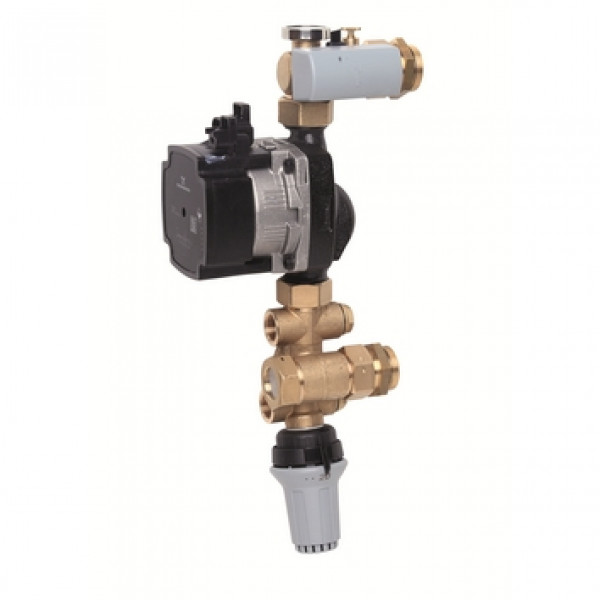

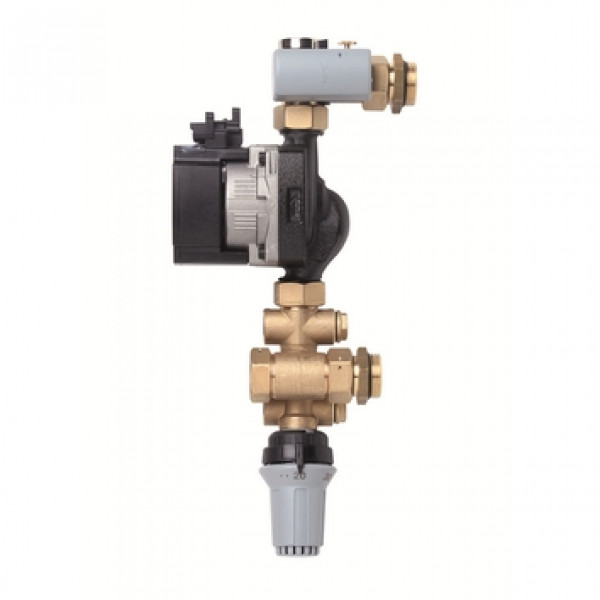

Узел смешения Данфосс FHM-C1 с энергоэффективным насосом Grundfos UPM3 Auto L 15-70, Danfoss

Компактный смесительный узел Данфосс FHM-С1 используется для регулирования расхода и температуры теплоносителя, подаваемого в систему гидравлического напольного отопления.

Конструкция смесительного узла позволяет монтировать его как с левой, так и с правой стороны распределительного коллектора. Подключение подающего и обратного трубопроводов производится сбоку в нижней части смесительного узла.

Для регулирования температуры теплоносителя, подаваемого в систему напольного отопления, во всех смесительных узлах использован автоматический пропорциональный регулятор Danfoss FH-TC, который поддерживает температуру подаваемого теплоносителя на заданном уровне.

В конструкции модели FHM-C1 предусмотрен термостат безопасности Данфосс FH-ST55, предназначенный для защиты напольного покрытия и системы напольного отопления от воздействия теплоносителя со слишком высокой температурой (≥ 55 °С).

Встроенный в конструкцию обратный клапан обеспечивает единственно правильное направление потока в смесительном узле.

В верхней части смесительного узла Danfoss установлены ручной воздуховыпускник и термометр.

Узлел Данофосс FHM-C1 оборудован насосом с частотным регулированием Grundfos UPM3 Auto L 15-70.

Компактные смесительные узлы FHM-C1 могут быть установлены непосредственно на распределительные коллекторы Данфосс без применения дополнительного оборудования.

Применение смесительных узлов в комплексе с регуляторами Danfoss позволяет сконструировать систему, полностью отвечающую наивысшим профессиональным требованиям, предъявляемым к современным системам напольного отопления.

ГАБАРИТНЫЕ РАЗМЕРЫ СМЕСИТЕЛЬНОГО УЗЛА DANFOSS FHM-С1
