Валтек VTp.701.0 фитинг полипропиленовый, наруж. резьба, 25 мм х 1/2", Valtec

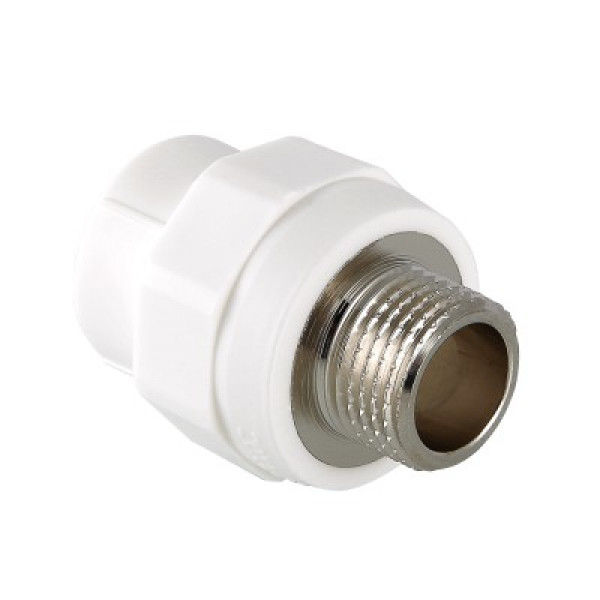

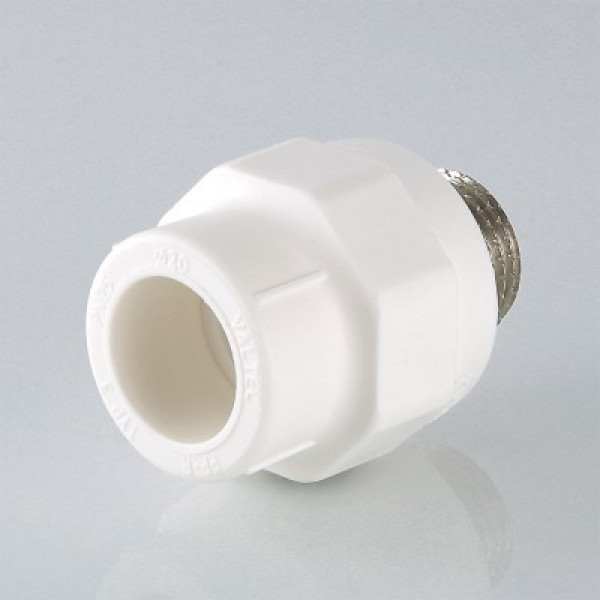

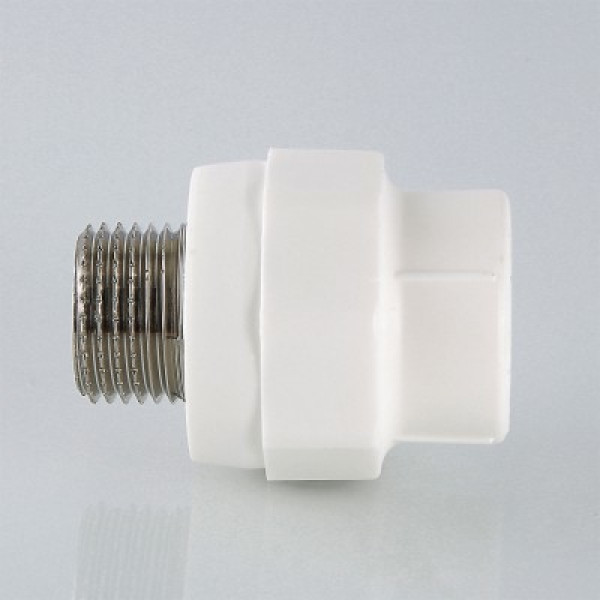

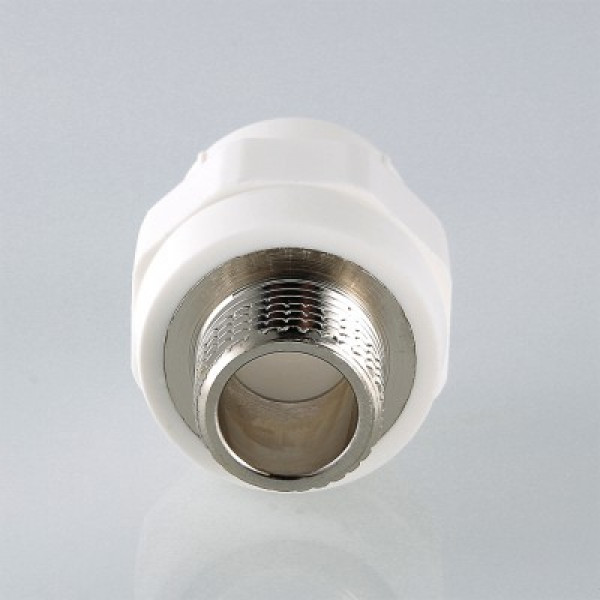

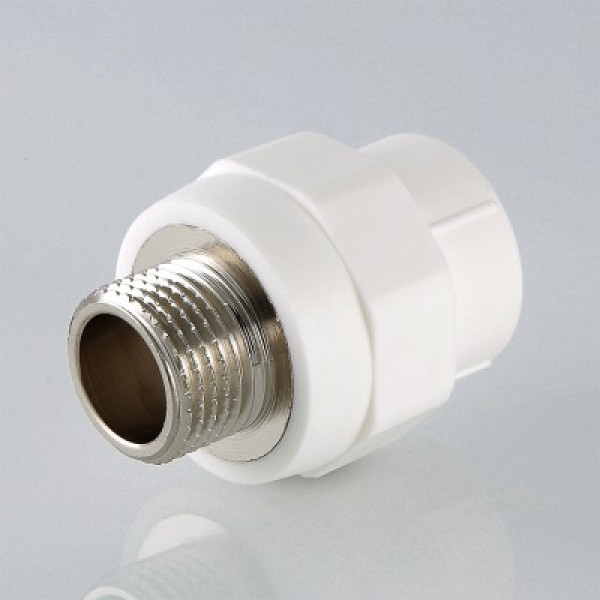

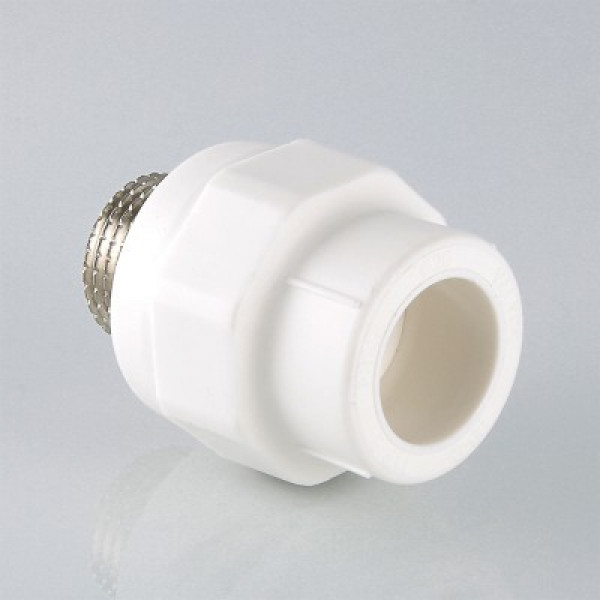

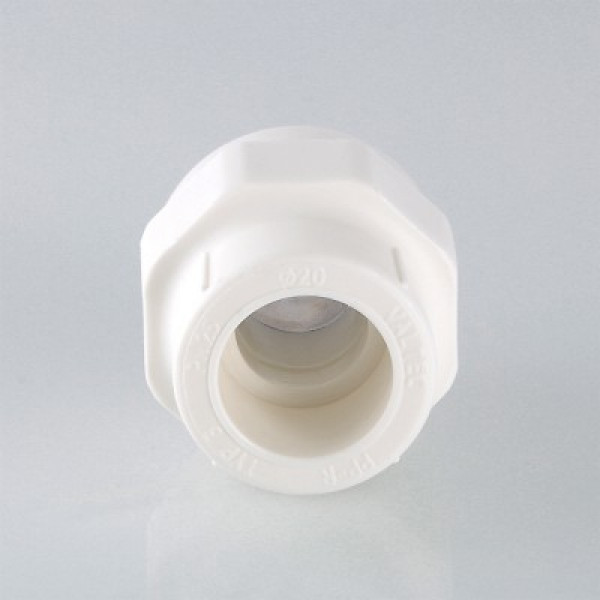

Прямой полипропиленовый фитинг Валтек VTp.701.0, 25 мм х 1/2" для соединения полипропиленовой трубы и компонента инженерной системы с резьбовым подключением. Резьба фитинга – наружная трубная по ГОСТу 6357. Предусмотрен участок корпуса шестигранной формы, под гаечный или трубный рычажный ключ.

Назначение и область применения Valtec VTp.701

Полипропиленовые фитинги Валтек VTp.700 предназначены для соединения методом полифузионной сварки систем полипропиленовых напорных трубопроводов отопления, холодного (в том числе питьевого) и горячего водоснабжения.

Комбинированные полипропиленовые фитинги Valtec служат для перехода на резьбовое трубное соединение. Комбинированные фитинги включают в себя корпус из PPR100 и латунную никелированную резьбовую вставку круглого сечения с поперечными ребрами, увеличивающими поверхность сцепления и продольными торцевыми ребрами, воспринимающими вращающий момент.

Указания по монтажу Valtec VTp.701

Монтаж соединителей Валтек должен осуществляться при температуре окружающей среды не ниже +5 °С.

Соединения труб должны выполняться методом термической полифузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура 260°С.

При монтаже полипропиленовых труб с использованием соединителей Valtec VTр.700 следует придерживаться следующего порядка:

• отрезать трубу строго перпендикулярно ее продольной оси;
• подготовить торец трубы к монтажу (отторцевать, снять наружную фаску, для труб ALUX – специальной торцовкой произвести выборку слоя алюминия на глубину 2 мм);
• разогреть сварочный инструмент до температуры 260ºС;
• одновременно надеть трубу и фитинг на насадки сварочного инструмента;
• произвести нагрев в течение времени, изложенного в нижеприведенной таблице;
• произвести соединение, выдержав его в течение времени, изложенного в нижеприведенной таблице (время сварки);
• нагружать соединение рабочим давлением допускается по окончанию времени остывания (см. таблицу режимов).

Поскольку сварные полифузионные соединения Валтек относятся к «неразборным», допускается замоноличивание их в строительные конструкции

Соединительные детали для муфтовой сварки рекомендуется использовать того же производителя, что и трубы. В этом случае гарантируется одновременный прогрев на рабочую глубину трубы и фитинга.

После окончания монтажа система должны быть испытана гидростатическим давлением, в 1,5 раза превышающим рабочее. Испытания проводятся в соответствии с указаниями СП 73.13330.2016.
