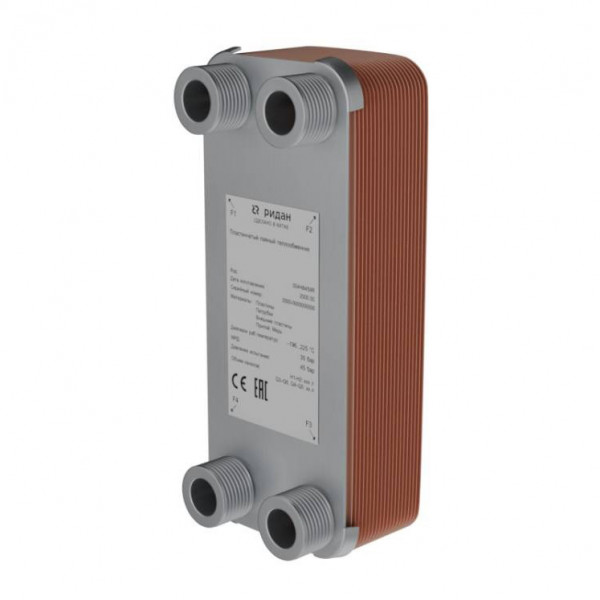

XB30R-36 (004H7560R) паяный пластинчатый теплообменник Ридан

Паяный пластинчатый теплообменник Ридан XB30R-36 — это устройство, предназначенное для передачи теплоты от среды с более высокой температурой (греющий теплоноситель) к среде с более низкой температурой (нагреваемый теплоноситель) через разделяющие стенки (поверхность теплообмена). Такой способ передачи тепла называется рекуперативным. Поверхностью теплообмена является пакет штампованных пластин из нержавеющей стали с гофрированной поверхностью разного профиля.

ПРЕИМУЩЕСТВА ПАЯНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ РИДАН XB30R

• Компактность и экономичность. Из-за отсутствия зажимной конструкции паяные пластинчатые теплообменники исключительно компактны, а также выигрывают в весе (до 10 раз) и стоимости (до 30—40%) по отношению к разборным пластинчатым теплообменникам той же мощности.
• Работа с повышенными нагрузками. Паяный пластинчатый теплообменник устойчив к длительным высокотемпературным нагрузкам.
• Простое обслуживание и сервис. Паяные пластинчатые теплообменники не требуют текущего обслуживания. Поверхность пластин обычно очищают от загрязнений только при наблюдаемом снижении эффективности теплообмена. Очистка осуществляется безразборным методом — химической промывкой с использованием специальных составов, не разрушающих поверхность пластин и медный припой. Процесс промывки занимает всего 2—3 часа, т.е. перерыв в технологическом процессе минимален.
• Высокотехнологичное производство и обширная складская программа.
• Широкий ряд присоединительных размеров.

ОБЛАСТИ ПРИМЕНЕНИЯ ПАЯНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ РИДАН XB30R

Паяные теплообменники серии XB-26R применяются в системах отопления, горячего водоснабжения, холодоснабжения для вентиляционных установок и кондиционеров.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТНЫЕ РАЗМЕРЫ ТЕПЛООБМЕННИКА РИДАН XB30R

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОНСТРУКЦИЯ ПАЯНОГО ТЕПЛООБМЕННИКА

Условием применения паяных пластинчатых теплообменников Ридан XB30R является отсутствие в процессе эксплуатации нерастворимых отложений на поверхности пластин. Также необходимо избегать попадания в теплообменник веществ, которые могут разрушить медную пайку.

1. Присоединительные патрубки
2. Комплект спаяных между собой пластин

Пластины из нержавеющей стали надежно спаяны между собой во всех точках соприкосновения, а также по краю. Это на 100% исключает утечку жидкостей, а также их смешение в паяном теплообменнике.

В качестве материала для пайки используется медь. Под заказ возможно использование нержавеющей стали в качестве припоя.

Условное обозначение паяных пластинчатых теплообменников XB

1. Паяный пластинчатый теплообменник
2. Типоразмер пластин
3. Количество ходов в теплообменнике:
           1 — одноходовой
4. Количество пластин в теплообменнике

1 онлайн гипермаркет Ридан предлагает купить паяный пластинчатый теплообменник Ридан XB30R-36 по цене производителя. Наши специалисты помогут подобрать и рассчитать необходимое теплообменное оборудование, отталкиваясь от требований клиента.
