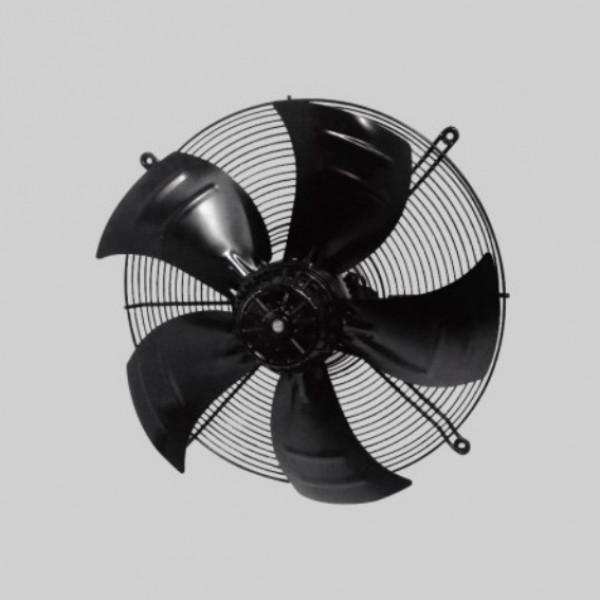

YWF.A6S-500S-5DIA00 осевой вентилятор Dunli

ПРЕИМУЩЕСТВА И СФЕРЫ ПРИМЕНЕНИЯ ОСЕВЫХ ВЕНТИЛЯТОРОВ DUNLI

• простой монтаж;
• удобное и простое подключение;
• встроенные термоконтакты;
• небольшая площадь для монтажа;
• возможность управления вращением;
• малая мощность потребления энергии;
• надежная работа.

Они подходят для самых различных промышленных и хозяйственных целей. Прежде всего, это охлаждение наружных блоков электрических панелей, чиллеров, кондиционеров, теплообменников различного типа на производственных, торговых, офисных, жилых объектах.

УСТРОЙСВО И ПРИНЦИП ДЕЙСТВИЯ ОСЕВЫХ ВЕНТИЛЯТОРОВ DUNLI СЕРИИ YWF

Обозначение моделей:

• B - плоская решетка
• C - вогнутая решетка с боковой панелью
• D - вогнутая решетка с боковой панелью
• E - вентиляционное отверстие
• F0 - монтажная пластина
• F1 - монтажная пластина
• G - плоско-вогнутая решетка
• H - с алюминиевой рамой

Осевой вентилятор представляет собой расположенное в цилиндрическом кожухе (обечайке) колесо из согнутых лопастей, закрепленных на втулке под углом к плоскости вращения. Рабочее колесо устанавливается непосредственно на вал электродвигателя. При вращении колеса воздух захватывается лопастями и перемещается в осевом направлении. При этом перемещение воздуха в радиальном направлении практически отсутствует. Такие вентиляторы, как правило, применяют для подачи значительных объемов воздуха при малых аэродинамических сопротивлениях сети.

Вентиляторы серии YWF имеют электродвигатели с внешним ротором. Вентиляторы оснащены крыльчаткой с серповидными лопастями, которая имеет динамическую балансировку в двух плоскостях для снижения уровня шума.

Они легко монтируются в стеновые проемы или другие несущие конструкции. Могут использоваться для отвода тепла или обдува различных технологических установок и оборудования.

Стандартное направление вращения лопастей вентиляторов YWF – против часовой стрелки, если смотреть на ротор - всасывание, направление вращения лопастей по часовой стрелке - нагнетание.

Вентиляторы Dunli  являются продукцией высокотехнологичного производства, сертифицированной в соответствии со стандартами ROHS, CE, CCC, ISO14001, ISO9001.

Корпус вентилятора осевого Dunli выполнен из прочных металлосплавов, покрытием служит качественная порошковая эмаль. От перегрева двигатель защищает дополнительно встроенный термоконтакт. Воздушный поток следует под действием вращения рабочих лопаток вентилятора по направлению часовой стрелки. Скорость воздушного потока управляется дополнительным регулятором.

По типу двигателей представленная линейка может разделяться на вентиляторы осевые монофазные и трехфазные. Электродвигатели успешно работают в температурном диапазоне от –30°C до +50°C, обеспечены надежной защитой от перегрева и изолированы от воздействия внешней среды. Точно сбалансированный на двух концах ротор обеспечивает высокий уровень надежности – плавный ход при пониженной вибрации.

ГАБАРИТНЫЕ РАЗМЕРЫ ОСЕВОГО ВЕНТИЛЯТОРА DUNLI YWF.A6S-500S-5DIA00
