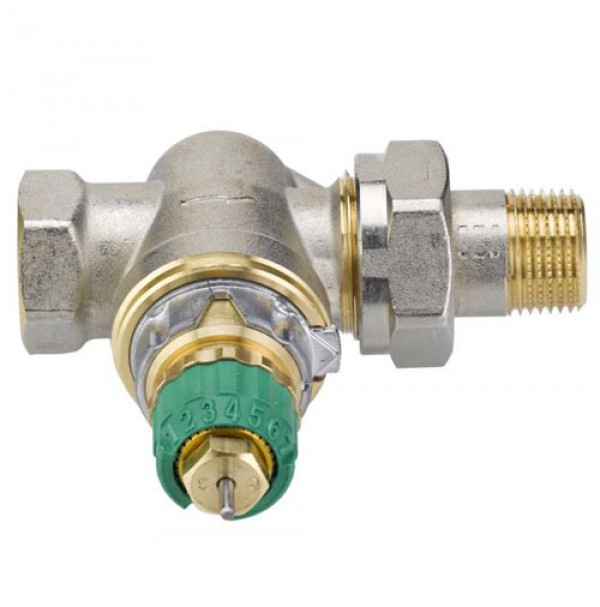

Клапаны Данфосс Ду 10 серии RA-DV предназначены для использования в двухтрубных системах отопления совместно с термоэлементами с присоединением Danfoss RTR.
Динамические клапаны Данфосс RA-DV оснащены встроенной функцией предварительной настройки для ограничения максимального расхода, проходящего через клапан. Ограничить максимальный расход можно в диапазоне 20–125 л/ч.
Клапан Danfoss RA-DV имеют встроенный регулятор перепада давлений, который поддерживает постоянный перепад давления на клапане равным 0,1 бар, с помощью которого точно поддерживается расход, проходящий через радиатор.
Клапан Данфосс RA-DV поставляется с защитным колпачком. Данный колпачок НЕ предназначен для полного перекрытия потока теплоносителя через отопительный прибор.
Для идентификации клапанов RA-DV колпачки и кольцо преднастройки окрашены в зеленый цвет.
Корпус клапанов Danfoss RA-DV выполнен из никелированной латуни. Сальниковое уплотнение с нажимным штоком из хромированной стали с кольцевым уплотнением не требующим смазки может быть полностью заменено без опорожнения и остановки системы отопления. Для предотвращения отложений и коррозии клапаны RA-DV следует применять в системах водяного отопления, где теплоноситель отвечает требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации. В других случаях необходимо обращаться в компанию «Данфосс».
Не рекомендуется использовать для смазки деталей клапана составы, содержащие нефтепродукты.
(минеральные масла).
Соответствие стандартам:
Технические характеристики клапанов Данфосс RA-DV в. комбинации с термостатическими элементами типа RTR 7000, RTRW соответствуют европейским стандартам EN215-1 и российскому ГОСТ 30815–2002.
Все радиаторные терморегуляторы, выпускаемые компанией «Данфосс», производятся на заводах, имеющих сертификат качества ISO 9000 и ISO 14001.
ПРЕДНАСТРОЙКА КЛАПАНОВ DANFOSS RA-DV
Преднастройку клапана RA-DV легко осуществить без специальных инструментов (заводская настройка — N). Диапазон преднастройки составляет от 1 до 7. Для установки необходимого значения следует произвести следующие операции:
- Снять защитный колпачок или термостатический элемент;
- Найти на клапане отметку;
- Повернуть шкалу настройки до совмещения требуемого значения и отметки на клапане;
При настройке N клапан полностью открыт. Эту настройку можно использовать при промывке системы, если такая операция необходима для загрязненной системы отопления.
Когда термостатический элемент смонтирован, то предварительная настройка оказывается спрятанной и, таким образом, защищенной от неавторизованного изменения.
|
|
УСТРОЙСТВО КЛАПАНА RA-DV
1. Нажимной шток
2. Сальниковый блок
3. Кольцевое уплотнение
4. Кольцо преднастройки
5. Уплотнение
6. Возвратная пружина
7. Корпус клапана
8. Регулятор перепада давления
9. Пружина
10. Проточка для передачи импульса
|
|
