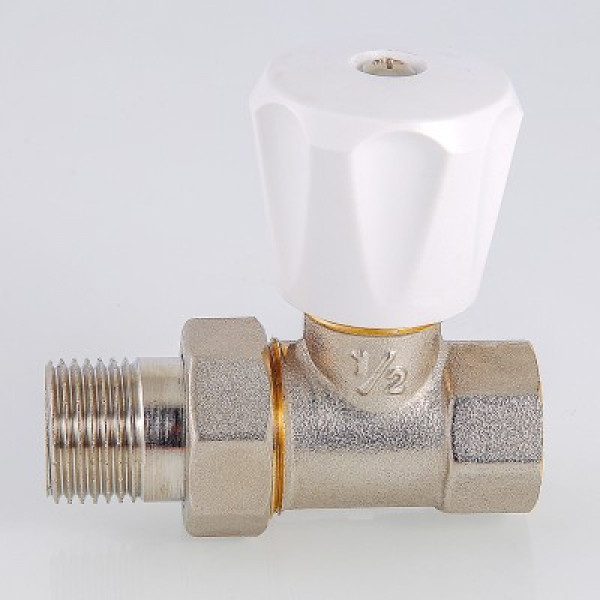

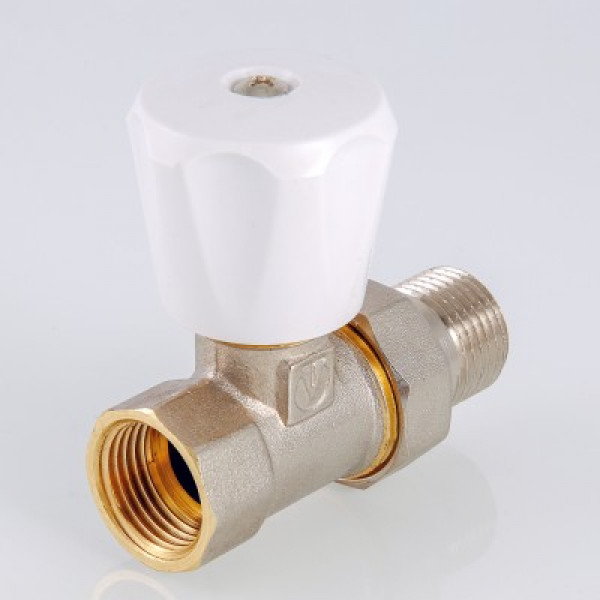

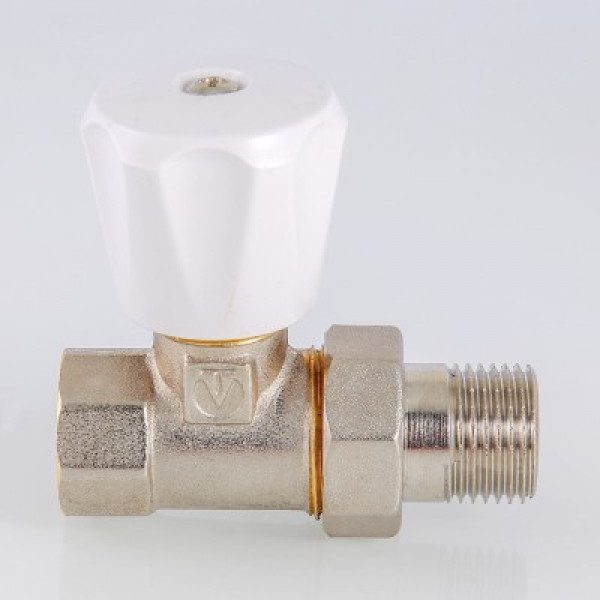

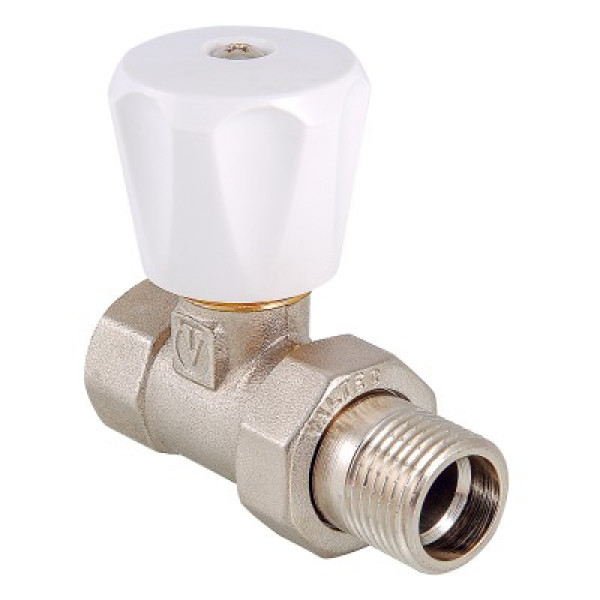

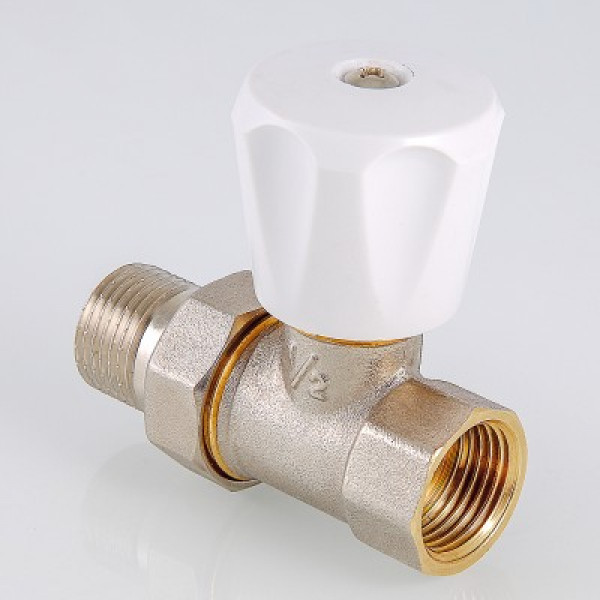

Прямой компактный (облегченный) радиаторный клапан Валтек VT.008.LN 1/2". Основное назначение – ручное плавное регулирование расхода теплоносителя через отопительный прибор. При замене регулировочной ручки на защитный колпачок может использоваться в качестве настроечного клапана. Наличие полусгона позволяет монтировать и демонтировать клапан без демонтажа трубопровода. Ремонтопригодный. Рабочая температура – до 110 °С, давление – до 10 бар. Резьба присоединений – внутренняя/наружная.
Конструкция и материалы Valtec VT.008.LN
Корпус клапана 9 изготовлен из латуни CW617N методом горячей штамповки. К корпусу через уплотнительные прокладки из EPDM 5 и 10 присоединена латунная муфта вентильного узла 4 и патрубок полусгона 12. Патрубок полусгона крепится к корпусу с помощью накидной гайки 11. Латунный шток 2 с червячной резьбой приводит в движение латунный ползун 6 c золотником из EPDM 8. Сальниковый узел решен в виде двух уплотнительных колец 3 из EPDM. Шток фиксируется на вентильной муфте с помощью пружинной скобы (условно не показана). Для регулирующих вентилей применяется ручка из ABS-пластика 1, крепящаяся к штоку с помощью оцинкованного стального винта (условно не показан). Регулировка расхода производится вращением ручки.
