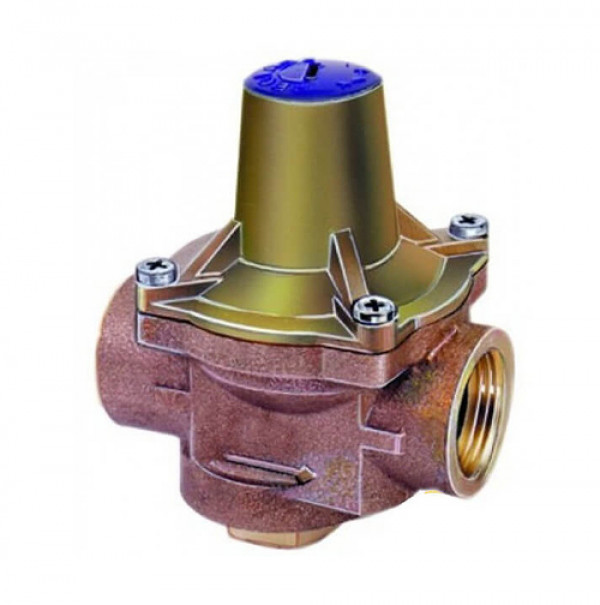

Клапан редукционный Ду 15 Данфосс типа 7bis, Danfoss

Клапаны редукционные Ду 15 Данфосс типа 7BIS являются регуляторами давления прямого действия «после себя» и предназначены для снижения и поддержания постоянного давления за клапаном вне зависимости от колебаний давления до него.

Клапаны Danfoss могут применяться в трубопроводных системах в пределах параметров перемещаемой среды — воды, указанных в технических описаниях клапанов, например на входе в квартиры жилых домов холодной и горячей воды или на подпитке систем отопления.

В корпусе клапанов Данфосс имеются два резьбовых отверстия ¼" для присоединения манометра (Манометры в комплект поставки не входят.)

Не требуется специального технического обслуживания. Конструкция защищена от образования отложений и скопления загрязнений.

Возможность дренажа рабочей среды осуществляется путем вывинчивания крышки, расположенной на нижней части корпуса клапана Danfoss.

Поставляются с завода с предварительной настройкой 3 бара.

УСТРОЙСТВО И МАТЕРИАЛ РЕДУКЦИОННОГО КЛАПАНА DANFOSS 7BIS

ВЫБОР ДИАМЕТРА КЛАПАНА DANFOSS 7BIS

Для выбора редукционного клапана Данфосс 7BIS необходимо:

1) проверить на применение по давлению до и требуемому давлению после клапана (рис. 1);
2) выбрать условный проход клапана редукционного 7BIS (рис. 2).

Следует учитывать, что:

• настроенное давление будет достигаться при отсутствии расхода среды через клапан;
• при расходе среды через клапан давление после него будет всегда меньше настроенного давления.

Падение давления в каждом случае зависит от условного прохода клапана и расхода среды через клапан и может быть определено
по диаграмме на рис. 2.

3) Учесть влияние изменений давления до клапана на давление после клапана.

При изменении давления до клапана давление после клапана будет соответственно изменяться. При этом изменение давления после клапана не превышает 10% от величины изменения давления до клапана.
