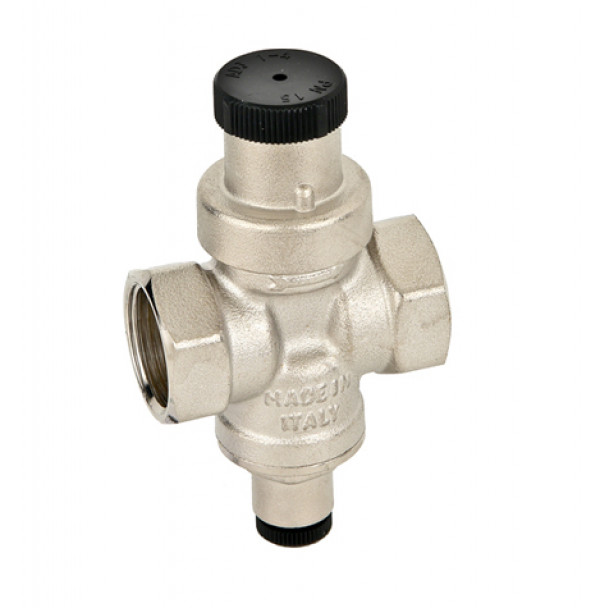

Регулятор давления Бугатти 3/4" серии «ILLINOIS» предназначен для ограничения давления в системах бытового и промышленного водоснабжения. В качестве транспортируемой среды может использоваться сжатый воздух, холодная и горячая вода и прочие жидкости, неагрессивные к материалам корпуса. Регулятор давления Bugatti поддерживает постоянное настроечное давление на выходе в динамическом и статических режимах независимо от скачков давления в сети (входе). Поршневые регуляторы Бугатти позволяют иметь максимальное давление на входе до 15 bar и регулируют давление на выходе от 1 до 4 bar. Корпус, крышка, и пробка регулятора давления Bugatti выполнены из никелированной латуни марки CW617N методом горячей штамповки. В корпусе расположен подвижный поршень, на одной оси с которым закреплен клапан. Попадая во входную камеру, рабочая среда с одинаковой силой действует на клапан и на нижнюю поверхность поршня. Сила упругости пружины поддерживает регулятор давления Бугатти в открытом положении до тех пор, пока давление среды в выходной камере, действующее на верхнюю тарелку поршня не сравняется с настроечным. В этот момент клапан начинает перекрывать проход между камерами, увеличивая местное сопротивление и снижая выходное давление до заданного уровня. С помощью латунной регулировочной втулки регулятор Бугатти может быть перестроен на требуемое выходное давление, отличное от заводской установки. Заводская установка 3 bar.
ПРИМЕР ПРАВИЛЬНОЙ УСТАНОВКИ РЕГУЛЯТОРА ДАВЛЕНИЯ БУГАТТИ СЕРИИ «ILLINOIS»
ВНИМАНИЕ:
Для оптимизации использования и увеличения срока службы редуктора, пожалуйста, следуйте советам по монтажу. Очистите трубы и устраните все возможные примеси (песок, стружка, окалина) в системе перед установкой редуктора. Для правильного позиционирования редуктора давления при монтаже, используйте стрелку, расположенную на корпусе, указывающую направление потока. Редукторы давления могут работать в любом положении (горизонтальном, вертикальном или наклонном):
НАСТРОЙКА И МОНТАЖ:
Соединение для манометра редукторов давления Артикула 977 расположено в нижней части редуктора и закрыто пластиковой пробкой. При установленном манометре он будет измерять давление на выходе из прибора. Редуктор давления должен быть установлен на безопасном расстоянии от котла или бойлера; произведенная горячая вода увеличивает объем и, следовательно, увеличивает давление в системе, делая неустойчивой работу редуктора давления. Для того чтобы избежать этого, мы предлагаем вам установить расширительный бак в системе между редуктором давления и водонагревателем. Все редукторы давления были тестированы и настроены на 3 бара, если не указано иное. Для изменения давления на выходе достаточно удалить черную пластиковую крышку и повернуть с помощью отвертки, держатель пружины; поворачивая по часовой стрелке увеличивается давление на выходе, поворотом против часовой стрелке давление на выходе уменьшается. Надлежащее регулирование давления должно быть произведено при нулевом расходе (при закрытых точках водоразбора)
