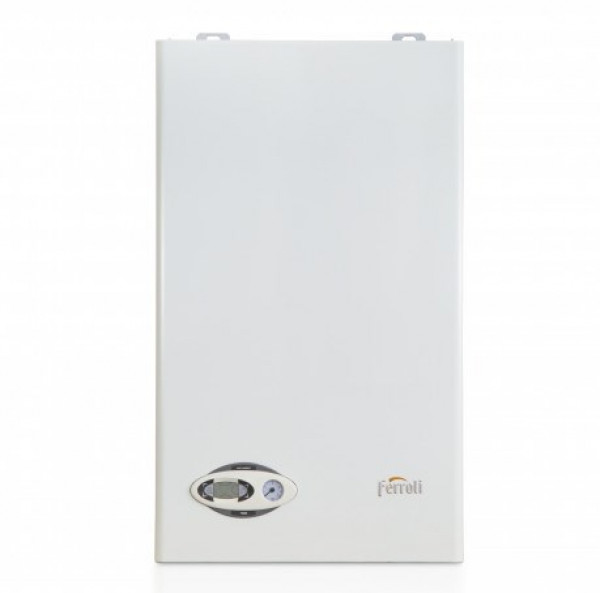

Ferroli Divabel 24, Настенный газовый котёл Ферроли

Котел газовый настенный Ferroli Divabel 24 производится с закрытой камерой сгорания и в двухконтурном исполнении для отопления и горячего водоснабжения. Автоматика котла гарантирует комфорт эксплуатации и абсолютную безопасность работы. Более 10 ступеней защиты и система самодиагностики с наглядной системой кодификации ошибок делают эксплуатацию и обслуживание котла максимально простым.

Котел Ferroli Divabel 24 предназначен для отопления частных домов, коттеджей, загородных домов, дач площадью до 270.0 кв. м. а также для организации горячего водоснабжения. Этот котел имеет раздельные теплообменники, что является большим преимуществом там, где вода богата солями кальция и магния, другими словами, вода жесткая. По умолчанию котел работает на природном магистральном газе, но при необходимости котел можно переоборудовать для работы на сжиженном газе, для этого необходимо приобрести комплект жиклеров.

Для работы платы управления настенного газового котла требуется его подключение к электрической сети 220 В. Закрытая камера сгорания (по-другому такие котлы называют турбированными) подразумевает наличие в данном котле вентилятора, который принудительно осуществляет забор воздуха и удаление продуктов сгорания на улицу или коллективный дымоход.

Преимущества настенного газового котла Ferroli Divabel 24

• Классическая европейская конструкция.
• Максимальная мощнось всех моделей на нагрев воды ГВС – 24 кВт.
• Основной теплообменник – медный, вторичный – из нержавеющей стали
• Гидравлические блоки выполнены из латуни.
• 3-х скоростной циркуляционный насос Wilo.
• Малошумная работа благодаря особой конструкции и специальному насосу;
• Автоматическая адаптация мощности котла к малым системам отопления способствует повышению комфортности отопления и снижению расхода газа.
• Подключение комнатного термостата типа «ON-OFF» обеспечит поддержание заданной температуры воздуха в отапливаемом помещении.
• Защита от замерзания обеспечивает безопасное функционирование котла при снижении температуры до -5 °С.
• Возможность эксплуатации на природном и на сжиженным газе.
• Лаконичный дизайн и компактный размер подойдет для любого интерьера.

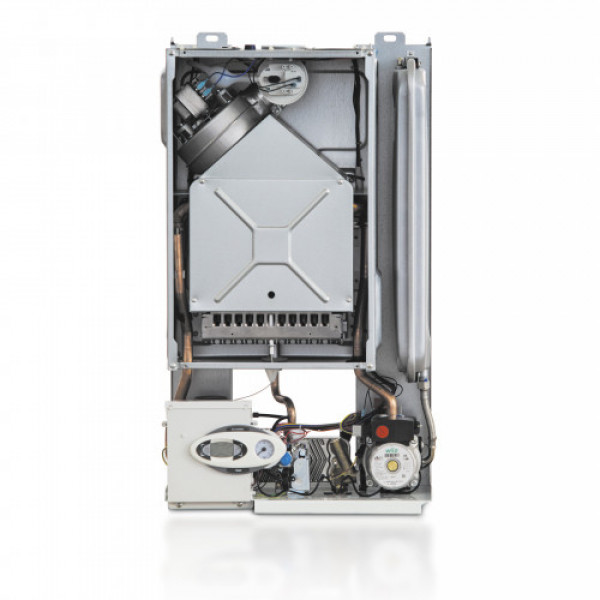

Конструкция котла Divabel 24

5. Закрытая камера 7. Подвод газа 8. Выход воды системы ГВС 9. Вход воды в систему отопления 10. Подача воды в систему отопления 11. Обратный трубопровод СО* 14. Предохранительный клапан 16. Вентилятор 19. Камера сгорания 22. Горелка 27. Основной теплообменник 28. Дымовой коллектор 29. Коллектор на выходе дыма 32 .Циркуляционный насос СО* 34. Температурный датчик СО* 36. Автоматический воздухоотвод 37. Фильтр на входе холодной воды 38. Датчик протока ГВС 39. Ограничитель расхода воды 42. Датчик температуры воды в ГВС 43. Реле давления воздуха 44. Газовый клапан 49. Предохранительный термостат 56. Расширительный бак 74. Кран для заливки воды в СО* 81. Электрод 95. Трехходовой кран с сервоприводом 114. Реле давления воды 187. Диафрагма продуктов сгорания 194. Теплообменник системы ГВС 241.Байпас 364. Устройство защиты от конденсата * СО- система отопления

Гидравлическая схема Ferroli Divabel

Контур ГВС	Отопительный контур
8. Выход воды системы ГВС 9. Вход воды в систему отопления 10. Подача воды в систему отопления 11. Обратный трубопровод системы отопления 14. Предохранительный клапан 27. Основной теплообменник 32 .Циркуляционный насос системы отопления 34. Температурный датчик системы отопления	36. Автоматический воздухоотвод 38. Датчик протока ГВС 42. Датчик температуры воды в ГВС 49. Предохранительный термостат 56. Расширительный бак 74. Кран для заливки воды в СО* 95. Трехходовой кран с сервоприводом 114. Реле давления воды 194. Теплообменник системы ГВС 241. Байпас

Панель управления газового котла Divabel 24

1. Кнопка уменьшения задаваемой температуры в системе ГВС. 2. Кнопка увеличения задаваемой температуры в системе ГВС. 3. Кнопка уменьшения задаваемой температуры в системе отопления. 4. Кнопка увеличения задаваемой температуры в системе отопления. 5. Дисплей. 6. Кнопка сброс - выбора режима Лето/Зима. 7. Кнопка выбора режима "Экономичный/Комфорт" - "Вкл/Выкл" котла. 8. Символ ГВС. 9. Символ работы аппарата в режиме ГВС. 10. Индикация "Летний режим". 11. Индикация многофункционального режима. 12. Символ режима "Есо" (Экономичный). 13. Индикация работы аппарата в режиме отопления.
