Ferroli Fortuna C 32, Настенный газовый котёл Ферроли

Газовый котел Ferroli Fortuna C32 предназначен для бытового использования. Так как он выполнен в двухконтурной модификации, обслуживаемые помещения можно обеспечить сразу и отоплением, и горячей водой. Максимальный показатель полезной мощности котла равен 32 кВт, то есть он может обогревать площади до 320 кв. м. Котел относится к категории дымоходных, следовательно, топка в нем изготовлена в открытом формате.

КПД Fortuna C32 составляет 91%. Для комфортной настройки и дальнейшего использования на передней части корпуса расположены экран и кнопочная панель управления. Устройство функционирует в одном из трех предустановленных режимов. В теплое время года можно активировать летний режим работы, при котором будет работать только контур ГВС. А функция «горячего старта» позволит ускорить нагрев воды в этом контуре, гарантируя ее неизменную температуру на выходе.

Преимущества настенного газового котла Fortuna C32

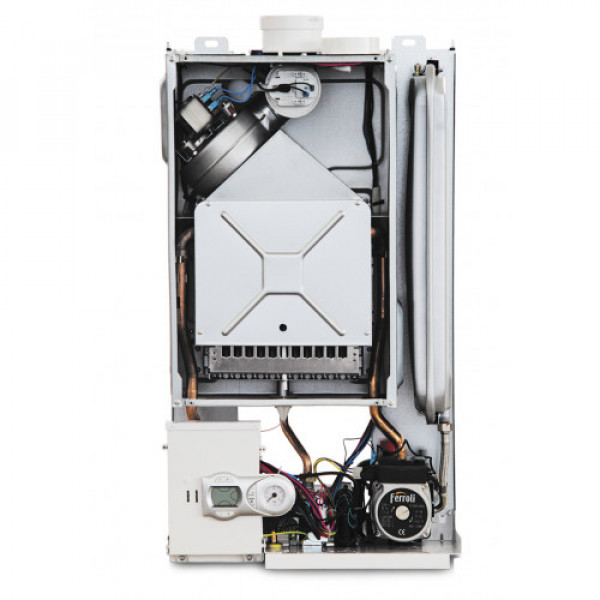

Конструкция котла Fortuna C32

7 – Подвод газа 8 – Выход воды системы ГВС 9 – Вход воды в систему отопления 10 – Подача воды в систему отопления 11 – Обратный трубопровод системы отопления 14 – Предохранительный клапан 16 – Вентилятор 19 – Камера сгорания 22 – Горелка 27 – Основной теплообменник 28 – Дымовой коллектор 29 – Коллектор на выходе дыма 32 – Циркуляционный насос системы отопления 34 – Температурный датчик системы отопления 36 – Автоматический воздухоотвод 37 – Фильтр на входе холодной воды 38 – Датчик протока ГВС 39 – Ограничитель расхода воды 42 – Датчик температуры воды в системе ГВС 43 – Реле давления воздуха 44 – Газовый клапан 49 – Предохранительный термостат 56 – Расширительный бак 74 – Кран для заливки воды в систему отопления  78 – Прерыватель тяги 81 – Электрод 95 – Трехходовой кран с сервоприводом 114 – Реле давления воды 126 – Термостат дымоудаления 187 – Диафрагма продуктов сгорания 194 – Теплообменник системы ГВС 241 – Байпас 364 – Устройство защиты от конденсата

Гидравлическая схема Ferroli Fortuna

Отопительный контур	Контур ГВС
8. Выход воды системы ГВС 9. Вход воды в систему отопления 10. Подача воды в систему отопления 11. Обратный трубопровод системы отопления 14. Предохранительный клапан 27. Основной теплообменник 32 .Циркуляционный насос системы отопления 34. Температурный датчик системы отопления	36. Автоматический воздухоотвод 38. Датчик протока ГВС 42. Датчик температуры воды в ГВС 49. Предохранительный термостат 56. Расширительный бак 74. Кран для заливки воды в систему отопления 95. Трехходовой кран с сервоприводом 114. Реле давления воды 194. Теплообменник системы ГВС 241. Байпас

Панель управления газового котла Fortuna

1. Кнопка уменьшения задаваемой температуры в системе ГВС. 2. Кнопка увеличения задаваемой температуры в системе ГВС. 3. Кнопка уменьшения задаваемой температуры в системе отопления. 4. Кнопка увеличения задаваемой температуры в системе отопления. 5. Дисплей. 6. Кнопка «RESET» – выбора режима Лето/Зима. 7. Кнопка выбора режима «Экономичный»/«Комфорт» – «Вкл/Выкл» котла. 8. Символ ГВС. 9. Символ работы агрегата в режиме ГВС. 10. Индикация «Летний режим». 11. Индикация многофункционального режима. 12. Символ режима «Есо» (Экономичный). 13. Индикация работы агрегата в режиме отопления. 14. Символ отопления. 15. Индикация текущей мощности горелки. 16. Манометр системы отопления.
