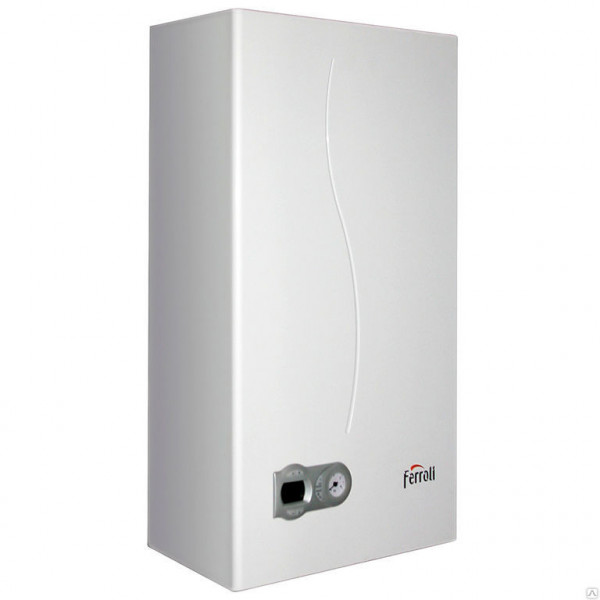

Ferroli Fortuna H C 13, Настенный газовый котёл Ферроли

Котел газовый одноконтурный настенный Ferroli Fortuna H C 13 предназначен для отопления помещений, бытового (дачи, коттеджи, загородные дома) и производственного назначения площадью до 130.0 кв. м.

Данный котел представляет собой высокоэффективный тепловой генератор для отопления и, в случае подключения к котлу опционного бойлера косвенного нагрева, производства горячей воды, работающий на природном или на сжиженном газе. Котел оснащен атмосферной горелкой с электронной системой розжига, открытой камерой сгорания и микропроцессорной системой управления. В комплект поставки котла входят: сервопривод трехходового крана и датчик температуры бойлера.

Преимущества котла Fortuna H C 13

Конструкция котла Fortuna H C 13

5 – Закрытая камера 7 – Подвод газа 9 – Вход воды в систему отопления 10 – Подача воды в систему отопления 11 – Обратный трубопровод системы отопления 14 – Предохранительный клапан 16 – Вентилятор 19 – Камера сгорания 22 – Горелка 27 – Основной теплообменник 28 – Дымовой коллектор 29 – Коллектор на выходе дыма 32 – Циркуляционный насос системы отопления 34 – Температурный датчик системы отопления 36 – Автоматический воздухоотвод 43 – Реле давления воздуха 44 – Газовый клапан 49 – Предохранительный термостат 56 – Расширительный бак 74 – Кран для заливки воды в систему отопления  78 – Прерыватель тяги 81 – Электрод 95 – Трехходовой кран с сервоприводом 114 – Реле давления воды 126 – Термостат дымоудаления 187 – Диафрагма продуктов сгорания 241 – Байпас 364 – Устройство защиты от конденсата

Гидравлическая схема Ferroli Fortuna

Отопительный контур

10. Подача воды в систему отопления 11. Обратный трубопровод системы отопления 14. Предохранительный клапан 27. Основной теплообменник 32. Циркуляционный насос системы отопления 34. Температурный датчик системы отопления  36. Автоматический воздухоотвод 49. Предохранительный термостат 74. Кран для заливки воды в систему отопления 95. Трехходовой кран с сервоприводом 114. Реле давления воды 241. Байпас

Панель управления газового котла Fortuna

1. Кнопка уменьшения задаваемой температуры в системе ГВС. 2. Кнопка увеличения задаваемой температуры в системе ГВС. 3. Кнопка уменьшения задаваемой температуры в системе отопления. 4. Кнопка увеличения задаваемой температуры в системе отопления. 5. Дисплей. 6. Кнопка «RESET» – выбора режима Лето/Зима. 7. Кнопка выбора режима «Экономичный»/«Комфорт» – «Вкл/Выкл» котла. 8. Символ ГВС. 9. Символ работы агрегата в режиме ГВС. 10. Индикация «Летний режим». 11. Индикация многофункционального режима. 12. Символ режима «Есо» (Экономичный). 13. Индикация работы агрегата в режиме отопления. 14. Символ отопления. 15. Индикация текущей мощности горелки. 16. Манометр системы отопления.
