Наша компания предлагает обширный ассортимент специальных серий кожухотрубных теплообменников с учетом любых требований машино- и приборостроения. Бренд FUNKE отличают высочайшие требования к качеству и индивидуальные решения, ориентированные на нужды клиентов.
Конструктивные особенности
Предельные условия
Кожух: 21 бар
Трубы: 41 бар
Кожух: 320°C
Трубы: 250°C

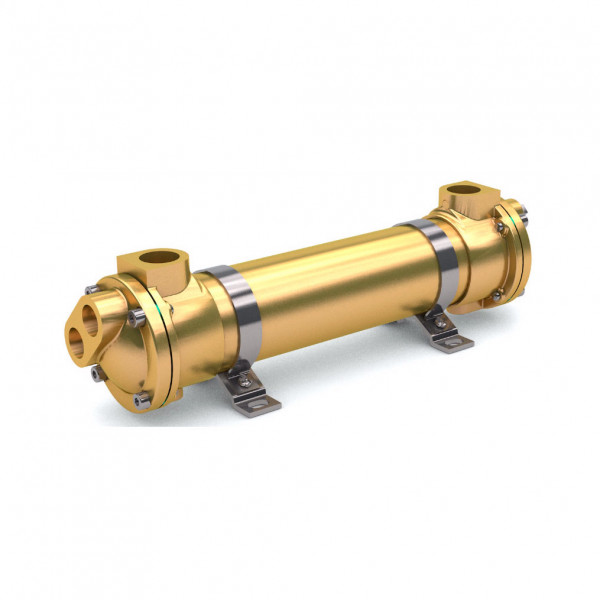

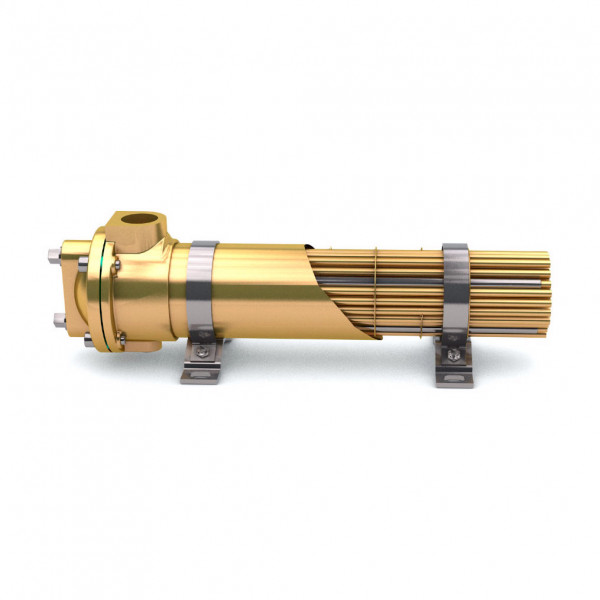

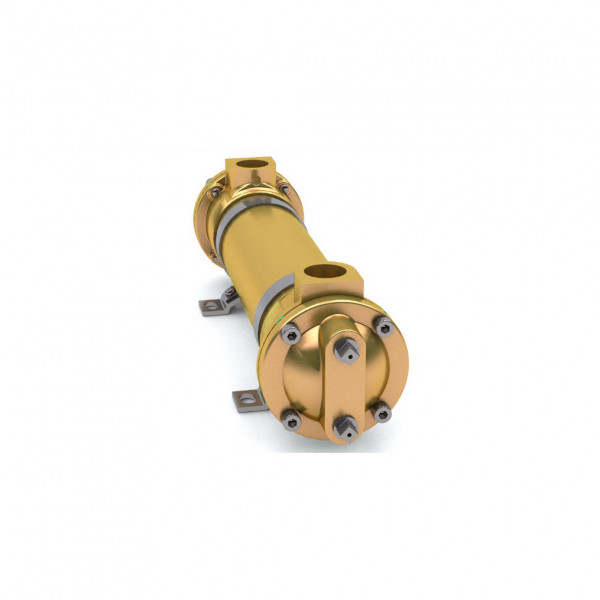

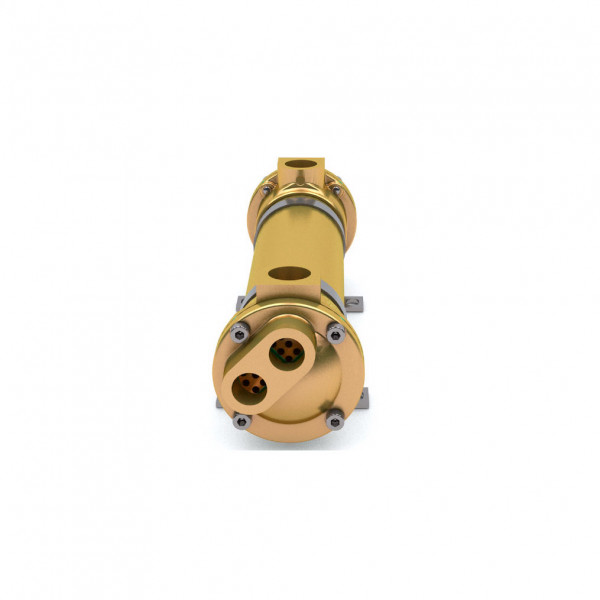

Теплообменник со съемным пучком труб, уплотненной плавающей головкой. Неподвижные трубные решетки герметично закрыты плоскими прокладками, расположенными между фланцем кожуха теплообменника и крышкой. Плавающая головка обеспечивает расширение. Уплотняющее кольцо кожуха и плоская прокладка трубного пространства препятствуют перемешиванию жидкостей трубного и межтрубного пространства, поскольку любая утечка происходит в атмосферу. Трубы расширяются в направлении трубных решеток. Широкий выбор места расположения и размеров патрубков, одно и двухходовая компоновка, возможность изменения расположения перегородок внутри кожуха делают теплообменник С100 пригодным ко многим областям применения. Опоры для вертикального или горизонтального размещения теплообменника приварены к кожуху теплообменника.
КОЖУХ
В стандартном исполнении кожух изготовлен из цельнотянутой стали St 37,0 или кожух изготавливается сварным из стали S235JRG2. Другие материалы доступны по требованию.
ТРУБНЫЕ РЕШЕТКИ
В стандартном исполнении трубные решетки изготовлены из латуни марки Muntz metal 60 K. Другие материалы доступны, включая углеродистую сталь P 265 GH или нержавеющую сталь.
ТРУБЫ
Доступны трубы разнообразных размеров. Наиболее часто используемые трубы диаметром 16 мм (5/8’’) х 1 мм (19 BWG). Кроме того, изготавливаются трубы диаметром 3/8’’ и 3/4’’из медь-никелевого сплава 70/30 CuNi (CuNi 30 Mn 1 Fe), меди (Cu) и нержавеющей стали.
ШАГ ТРУБ
Стандартный шаг труб в виде треугольника составляет 3/4’’. Квадратный, прямоугольный, треугольный шаг труб применяется для труб других диаметров, доступных для всех областей применения.
ВНУТРЕННИЕ ПЕРЕГОРОДКИ
В стандартном исполнении сегментные перегородки и перегородки в виде пластин изготовлены из углеродистой стали S235JRG2. Другие материалы доступны по требованию.
КРЫШКИ
Стандартные теплообменники снабжены крышками из чугуна GJL 250 DIN EN 1561. Заводские крышки могут быть изготовлены по требованию из других материалов. Крышки могут быть также покрыты изнутри пластмассой или другими коррозионно стойкими материалами.
ПРОКЛАДКИ
Плоские прокладки для неподвижных трубных решеток изготавливаются из материала Reinz AFM 39 без содержания асбеста. Плавающие трубные решетки снабжены уплотняющими кольцами, изготовленными из материала Arostat 6204 без содержания асбеста, а плоские прокладки изготовлены из материала Reinz AFM 39 без содержания асбеста.
ФЛАНЦЫ КОЖУХА
Фланцы соответствуют стандартам DIN и ANSI, их размеры определены исходя из скорости потока жидкости и давления.
ФЛАНЦЫ ТРУБНОГО ПРОСТРАНСТВА
В стандартном исполнении круглые и квадратные фланцы изготовлены из стали S235JRG2 или P 265 GH. Ответные фланцы и прокладки также поставляются со стандартными крышками.
ЗАМЕДЛИТЕЛИ КОРРОЗИИ
Цинковые аноды для предотвращения электролитической коррозии системы водяного охлаждения доступны по требованию.
ОКРАСКА
Используется стандартная грунтовка светло-голубого цвета RAL 5012. Грунтовка от ржавчины и другие формы защиты доступны по требованию.
Теплообменник C100 представляет собой ненагреваемый резервуар, находящийся под давлением, в котором две рабочие среды, разделенные тонкой стенкой, протекают рядом так, что при наличии разницы в температурах между ними происходит теплообмен без взаимного смешивания.

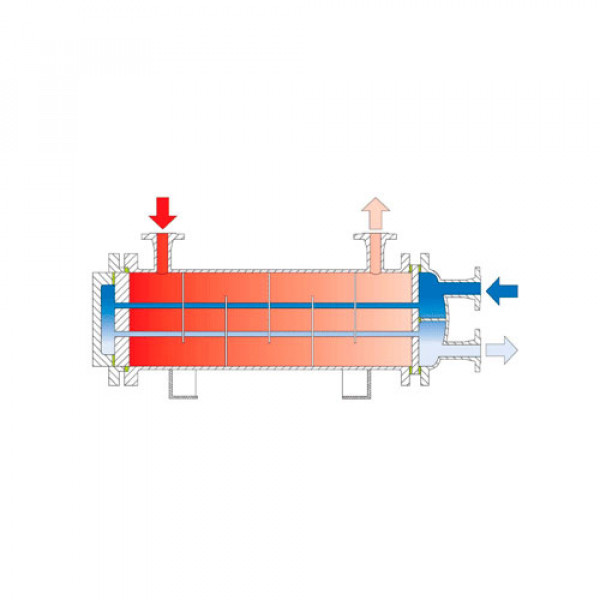

Как показано на схеме, одна рабочая среда проходит через межтрубное пространство, а вторая – через трубное пространство. Течение в межтрубном пространстве контролируется направляющими перегородками для создания оптимального поперечного потока к трубам. Форма перегородок и расстояние между ними подбираются индивидуально в каждом отдельном случае.
В зависимости от значений скорости потока и допустимых потерь давления теплообменник может быть выполнен в одно- или многоходовой модификациях.
За исключением незначительной доли теплообмена с окружающей средой потерь тепла в работе аппарата нет.
Тем не менее, эффективный теплообмен возможен только при наличии достаточной разницы температур в средах. Чем больше эта разница, тем меньше требуется поверхности теплообмена, что позволяет создавать аппараты компактного размера.
Тепловая мощность агрегата – это производное от средней разницы логарифмических температур, площади поверхности теплообмена и коэффициента теплопередачи. Последний определяется характеристиками течения среды, на которое существенное влияние оказывают конструктивные особенности.
Расчет и проектирование теплообменников C100 FUNKE выполняются с помощью ведущих в мире программ (например, HTRI, разработчик: Институт по исследованию проблем теплообмена, США), а также программного обеспечения собственной разработки, которое уже используется на международном уровне.
Теплообменники C 100 оснащены прямыми внутренними трубами и съемным трубным пучком, неподвижная трубная решетка которого зафиксирована между фланцем кожуха и фланцем трубного пучка с помощью двух плоских уплотнений и болтов. Комбинация "уплотнение – уплотнительное кольцо – нажимная втулка" обеспечивает подвижность трубной решетки в межтрубном пространстве и уплотняет среду, подаваемую в него, против атмосферного давления. Уплотнение распределительной или направляющей камеры, закрепленной напрямую на подвижной трубной решетке, против атмосферы также осуществляется с помощью плоских уплотнений. В зависимости от требований норм, комбинаций материалов, рабочих сред, а также от максимально допустимых рабочих параметров (Р/Т) соединение труб и трубных решеток достигается развальцовкой или сваркой. После сварки внутренние трубы подвергаются последующей развальцовке, что препятствует возникновению щелевой коррозии. Возможны различные модификации распределительной и направляющих камер с одно-, двух- или четырехходовым (по трубному пространству) исполнением, выбор которых осуществляется согласно требованиям стандарта или с точки зрения аэрогидродинамики. Вентиляционные и дренажные штуцеры, а также опоры изготавливаются в зависимости от установочного положения теплообменника.
Термическая обработка различных сред от воздуха до газов, универсальный теплообменник. Применение в качестве промежуточного и дополнительного охладителя.
