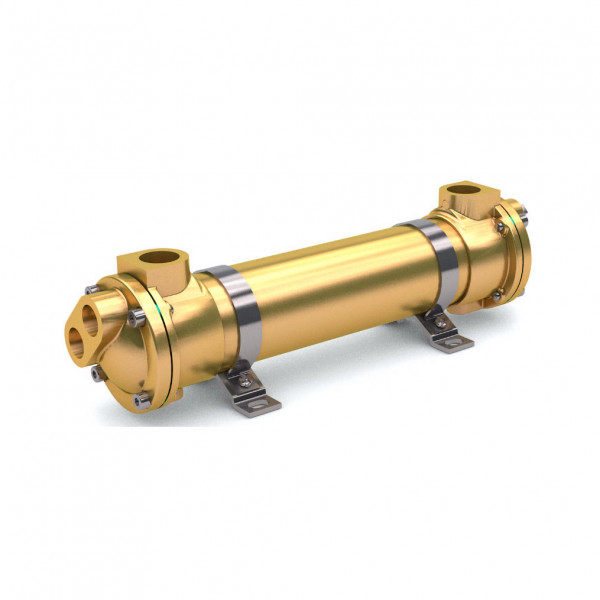

SSCFA Funke теплообменник кожухотрубный Функе

Наша компания предлагает обширный ассортимент специальных серий кожухотрубных теплообменников с учетом любых требований машино- и приборостроения. Бренд FUNKE отличают высочайшие требования к качеству и индивидуальные решения, ориентированные на нужды клиентов.

КОНСТРУКЦИЯ

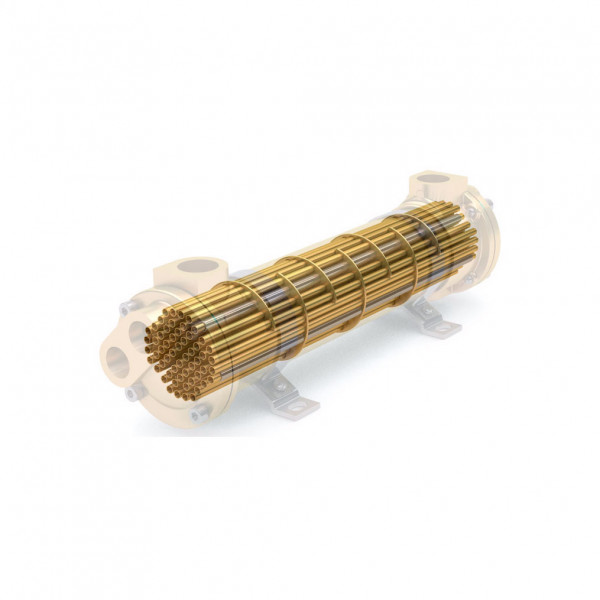

КОМПОНЕНТЫ КОЖУХОТРУБНОГО ТЕПЛООБМЕННИКА

1. Кожух теплообменника
2. Распределительная камера
3. Направляющая камера
4. Внутренняя труба
5. Трубная решетка
6. Направляющая перегородка
7. Уплотнение

Теплообменник SSCFA представляет собой ненагреваемый резервуар, находящийся под давлением, в котором две рабочие среды, разделенные тонкой стенкой, протекают рядом так, что при наличии разницы в температурах между ними происходит теплообмен без взаимного смешивания.

Как показано на схеме, одна рабочая среда проходит через межтрубное пространство, а вторая – через трубное пространство. Течение в межтрубном пространстве контролируется направляющими перегородками для создания оптимального поперечного потока к трубам. Форма перегородок и расстояние между ними подбираются индивидуально в каждом отдельном случае.
В зависимости от значений скорости потока и допустимых потерь давления теплообменник может быть выполнен в одно- или многоходовой модификациях.

За исключением незначительной доли теплообмена с окружающей средой потерь тепла в работе аппарата нет.

Тем не менее, эффективный теплообмен возможен только при наличии достаточной разницы температур в средах. Чем больше эта разница, тем меньше требуется поверхности теплообмена, что позволяет создавать аппараты компактного размера.

Тепловая мощность агрегата – это производное от средней разницы логарифмических температур, площади поверхности теплообмена и коэффициента теплопередачи. Последний определяется характеристиками течения среды, на которое существенное влияние оказывают конструктивные особенности.

Расчет и проектирование теплообменников SSCFA FUNKE выполняются с помощью ведущих в мире программ (например, HTRI, разработчик: Институт по исследованию проблем теплообмена, США), а также программного обеспечения собственной разработки, которое уже используется на международном уровне.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛООБМЕННИКА FUNKE SSCFA

Теплообменники SSCFA (модификация CCFA из нержавеющей стали) являются усовершенствованной конструкцией зарекомендовавшей себя серии BCF, предназначенной для использования в качестве газоохладителей.
Теплообменники SSCFA оснащены несъемным трубным пучком и поставляются исключительно в одноходовой (по трубному пространству) модификации (газ подается в трубы), что допускает их беспрепятственную установку в газопровод. Охлаждающая вода подается в межтрубное пространство встречным потоком.
По выбору возможно как горизонтальное, так и вертикальное установочное положение. В случае выпадения конденсата возможна реализация процессов сепарации и разделения фаз путем последовательного включения конденсатоотделителя (циклонного сепаратора). При этом, однако, необходимо учитывать требуемое установочное положение.

ОБЛАСТИ ПРИМЕНЕНИЯ

Данные теплообменники широко применяют в виде воздухо- и газоохладителей. Их используют, например, в комбинированных установках с многоступенчатыми компрессорами в качестве промежуточных и конечных холодильников, а также в качестве отдельных охладителей там, где требуется охлаждение и сушка сжатых газов. Кроме того возможна реализация предварительного подогрева газов соответствующими теплоносителями.

ОСОБЫЕ КОНСТРУКЦИИ

При необходимости возможно изготовление кожухотрубных теплообменников типа SSCFA, рассчитанных на более высокое рабочее давление и соответствующих конкретным нормам и правилам.

МАТЕРИАЛЫ КОНСТРУКЦИИ

Купить теплообменник Funke SSCFA по самой доступной и демократичной цене на отечественном рынке отопительного оборудования можно в нашей компании. Из широкого ассортимента установок для отопления или водоснабжения каждый сможет выбрать то, что ему нужно. 1 онлайн гипермаркет Funke гарантирует: консультация специалистов и доставка по всей России совершенно бесплатные услуги для каждого клиента.
